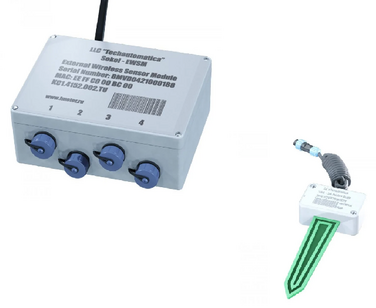

Сокол-М1 + Сокол-ДВП (Сокол-БМВД)
Определение и назначение Сокол-ДВП и Сокол-БМВД
Сокол-ДВП
Датчик влажности и температуры почвы «СОКОЛ-ДВП» (далее – «СОКОЛ-ДВП», изделие, ДВП, датчик ДВП) предназначен для определения массовой доли почвенной влаги (далее – влажность почвы) и температуры почвы. Датчик влажности и температуры почвы «СОКОЛ-ДВП» представляет собой стеклотекстолитовую пластину (FR4) в форме вытянутой трапеции с заостренным концом для удобства установки на месте эксплуатации.
На измерительную часть датчика нанесены чувствительные элементы емкостного типа, изолированные двумя слоями текстолита. Электронная плата находится внутри прямоугольного корпуса.
Принцип действия при измерении температуры основан на изменении сопротивления в зависимости от температуры почвы.
Более подробные технические характеристики представлены в тех.паспорте устройства
Сокол-БМВД
Беспроводные модули выносных датчиков «СОКОЛ-БМВД» (далее – БМВД, изделие) предназначены для автоматического считывания значений температуры почвы, влажности почвы, считывания состояния наличия/отсутствия влаги на листьях растений и других поверхностях (влажности листа), приходящих с четырех независимых входов от четырех выносных датчиков, и передачи всех полученных данных на метеостанцию Сокол-М1 по беспроводному каналу LoRa 433 МГц в ближайший сеанс связи.
К одной станции можно подключить до 8-ми БМВД. К каждой БМВД возможно подключенить до 4-х датчиков влажности/температуры почвы (Сокол-ДВП) и/или датчика влажности листа (Сокол-ДВЛ). (В зависимости от поставляемой модели БМВД)
Расстояние от станции до БМВД в условиях прямой видимости и при отсутствии помех может достигать 5 км. Для достижения наилучшего качества связи между антеннами станции и БМВД не должно быть препятствий. Располагать БМВД следует на некотором расстоянии от земли.
(На данный момен производство Сокол-ДВЛ прекращено)
Более подробные технические характеристики представлены в (редактируется)
Конструкция устройств
Сокол-БМВД
На данный момент Сокол-БМВД имеет несколько версий конструкции:

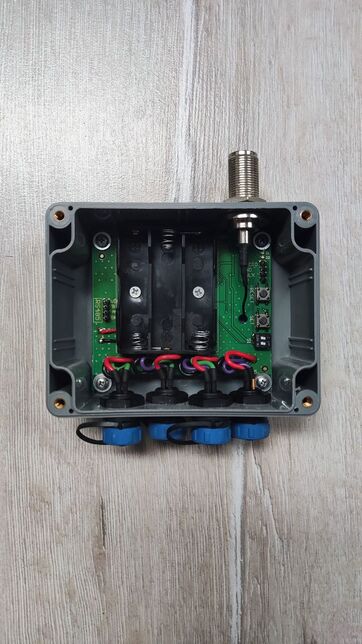

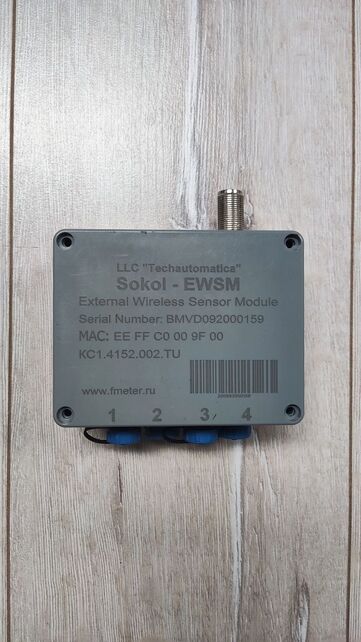

1) Сокол-БМВД с возможностью подключения до 3-х датчиков Сокол-ДВП и 1-го датчик Сокол-ДВЛ. Питание устройства осуществляется с помощью трех батареек типа АА. (датчик Сокол-ДВЛ на данный момент не производится)
(Пример: Energizer ULTIMATE LITHIUM 1.5V)
.jpg)
.jpg)

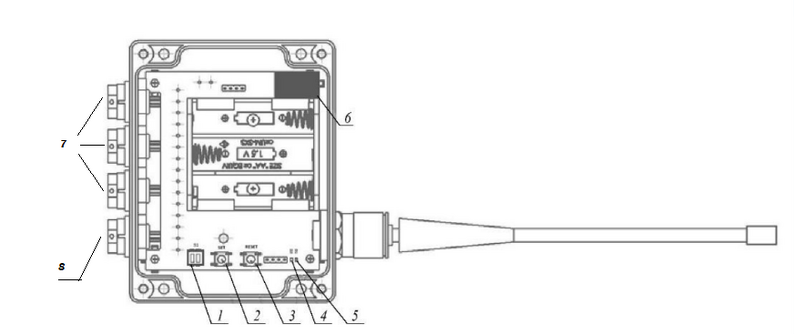

Описание элементов устройства Сокол-БМВД:
1 - выбор канала
2 - кнопка SET
3 - кнопка RESET
4 - зеленый светодиод
5 - красный светодиод
6 - место нанесения пломбы
7 - входы для датчик Сокол-ДВП
8 - вход для датчика Сокол-ДВЛ (На новой модели Сокол-БМВД данный вход используется для подключения датчика Сокол-ДВП)

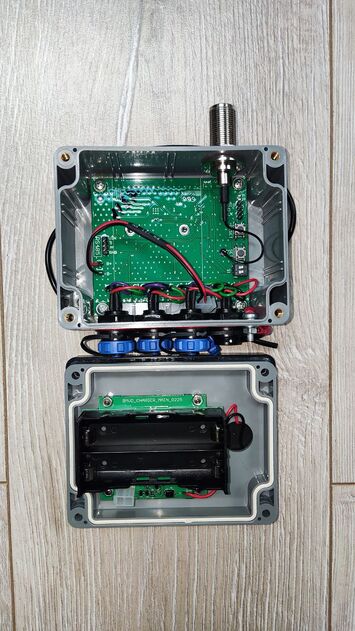

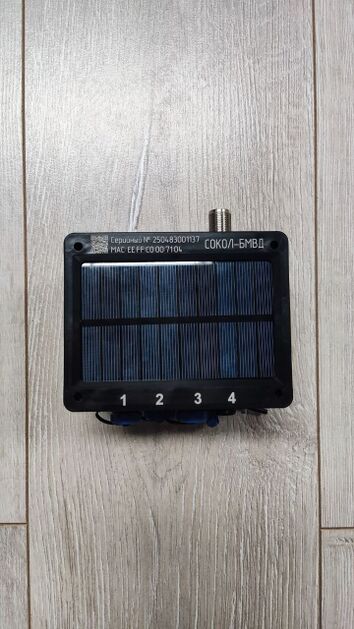

2) Сокол-БМВД с возможностью подключения до 4-х датчиков Сокол-ДВП. На данной версии устройства установлена солнечная фотоэлектрическая панель с аккумуляторной батареей.
(Пример: LTO18650, 2.4V)
Сокол-ДВП
На данный момент Сокол-ДВП имеет несколько версий конструкции:

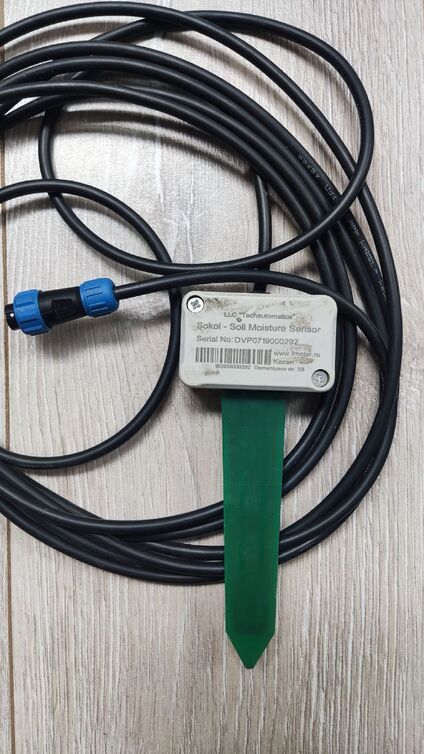

1) Сокол-ДВП в корпусе старого формата:
.jpg)

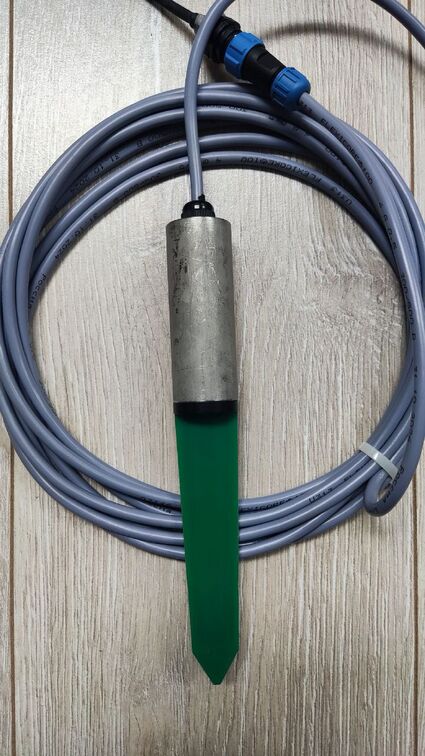

2) Сокол-ДВП в корпусе нового образца:
.jpg)
Способы подключения Сокол-ДВП к станции Сокол-М1
Подключение датчика «Сокол-ДВП» может осуществляться путём прямого подключения устройства к входу станции «Сокол-М1» либо с использованием беспроводного модуля «Сокол-БМВД». Получение данных от датчиков «Сокол-ДВП» метеостанцией «Сокол-М1» в таком случае происходит по беспроводному каналу LoRa (433 МГц).
Сокол-ДВП с использованием модуля Сокол-БМВД
1) Датчики влажности и температуры почвы «СОКОЛ-ДВП» может подключаться к входам устройства Сокол-БМВД (на входы №1, №2, №3 - для версии в старом корпусе. Вход №4 изделия «СОКОЛ-БМВД» работает в режиме измерения аналогового сигнала и используется для подключения датчика влажности листа («СОКОЛ-ДВЛ»). Датчик влажности листа Сокол-ДВЛ на данный момент не производится.
2) Датчик влажности и температуры почвы «СОКОЛ-ДВП» может быть подключен к входам устройства Сокол-БМВД на версии в новом корпусе (на все 4 входа, датчик Сокол-ДВЛ на данной версии подключить невозможно).

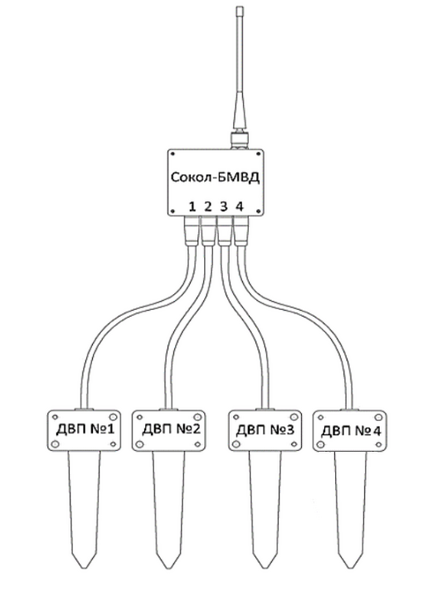

Ниже представлены схемы подключения датчиков Сокол-ДВП к разным версиям Сокол-БМВД:
.png)
.png)
Сокол-ДВП+Сокол-БМВД - настройка/подключение через ПК

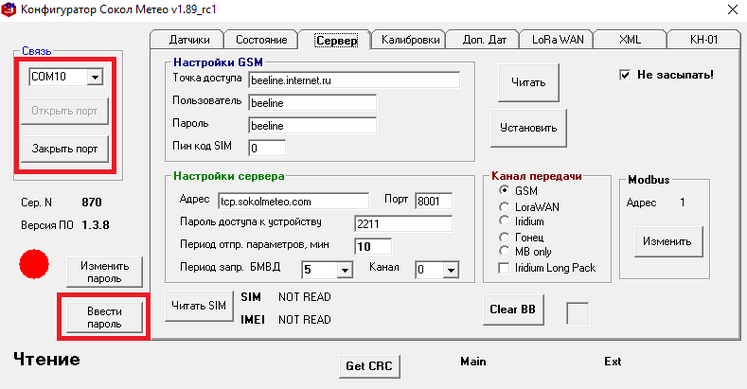

Для настройки Сокол-ДВП+Сокол-БМВД вам необходимо подключить станцию Сокол-М1 к ПК, используя USB провод и конфигуратор SokolCFG.

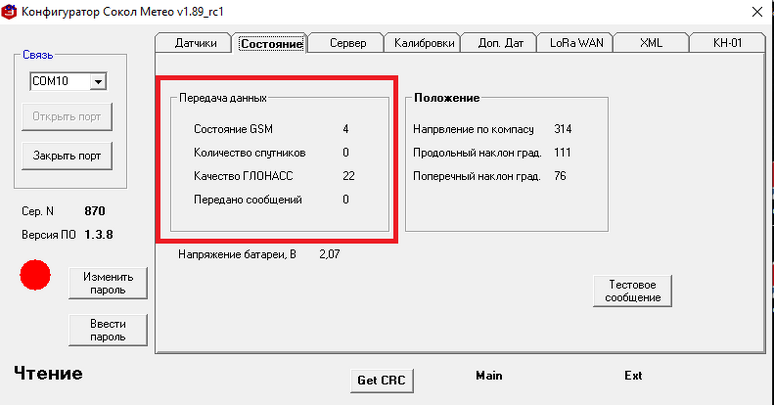

После подключения станции, вам необходимо ввести пароль, чтобы иметь возможность внесения изменений в настройки станции.

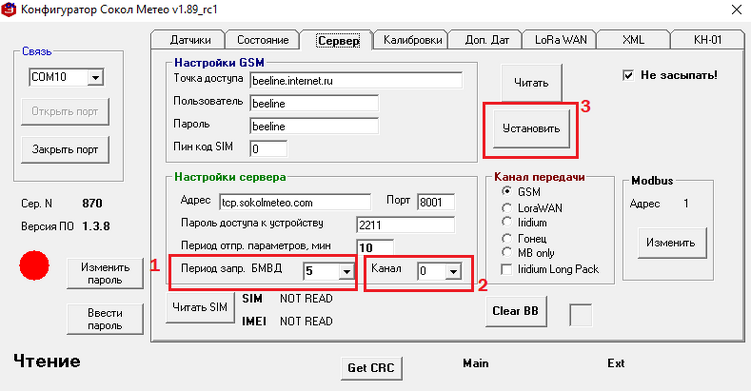

Измените Период запр. БМВД (от 5 до 60 минут). Установите номер канала.(2) Номер канала (2) имеет смысл менять, если не удается добиться стабильного соединения станции с БМВД. Нажмите установить (3), для сохранения настроек.
Станция одновременно может работать только по одному из 4-х каналов. Соответственно, в каждой подключаемой БМВД должен быть выбран канал, как и в станции.

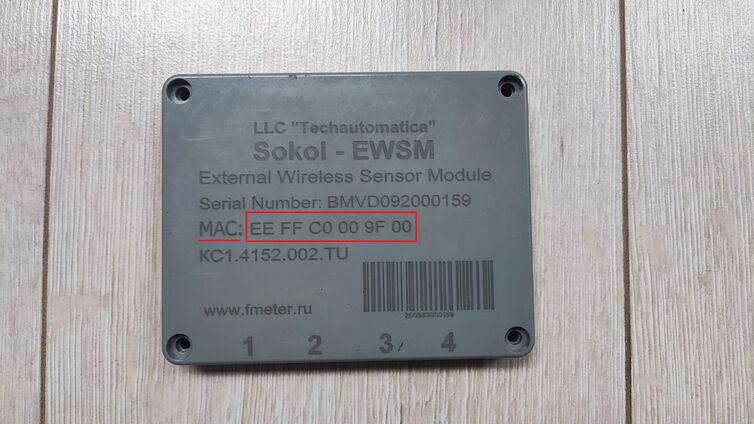

Помимо канала, в настройки станции следует прописать MAC-адрес той БМВД, которую вы хотите подключить к этой станции. Этот адрес вы можете найти на крышке БМВД.

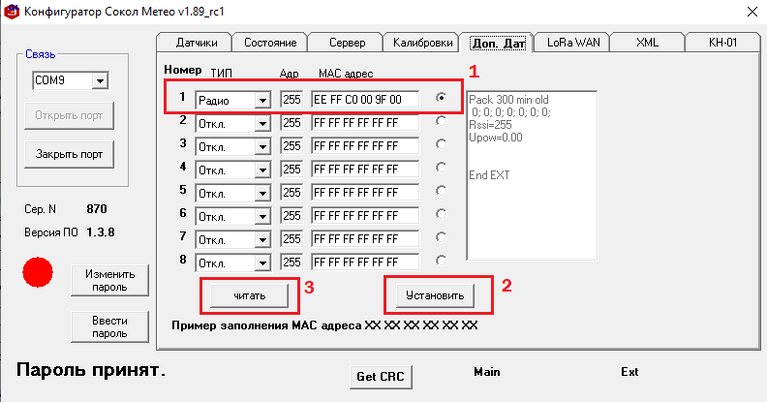

Введите МАС адрес(1) и нажмите Установить(2). В окне справа, после нажатия кнопки читать(3) после успешной синхронизации (об этом ниже) вы сможете увидеть последние данные от БМВД.
Сокол-ДВП+Сокол-БМВД - настройка/подключение через приложение Sokol

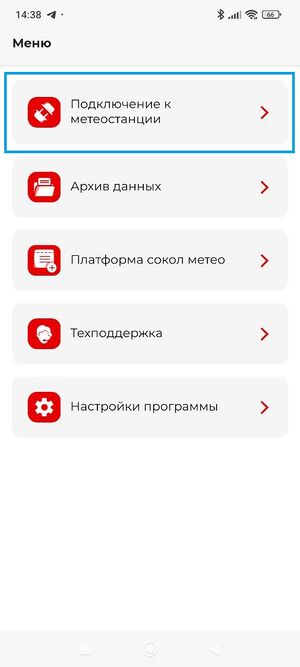

В приложении вам будет показана пошаговая инструкция, в ходе которой осуществляется подключение БМВД.

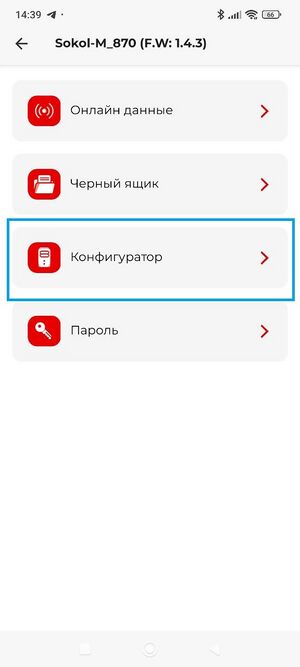

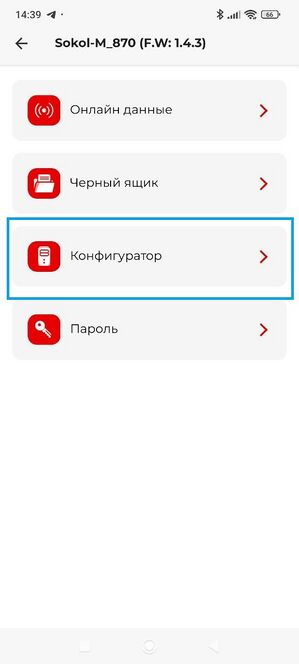

Подключитесь к метеостанции, войдите в раздел конфигуратор.
Введите сервисный пароль. По умолчанию 222. Если он не подходит, то обратитесь к нашему менеджеру отдела продаж для восстановления пароля.

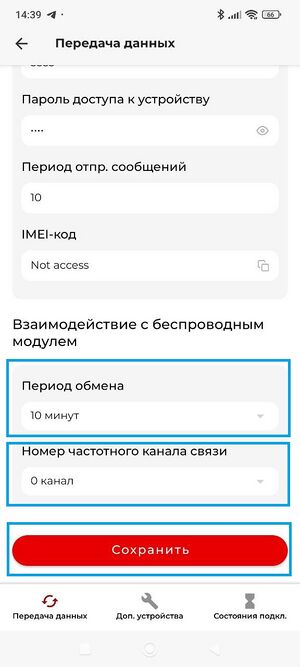

Выберете желаемый период обмена данными с БМВД и выберете номер канала. Номер имеет смысл менять, если не удается добиться стабильного соединения станциис с БМВД. Сохраните изменения.

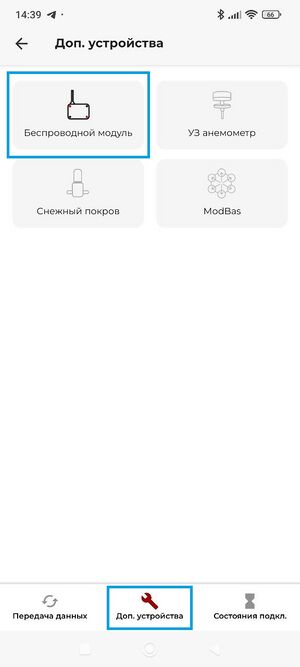

Далее перейдите в раздел Доп. устройства и нажмите на беспроводной модуль.

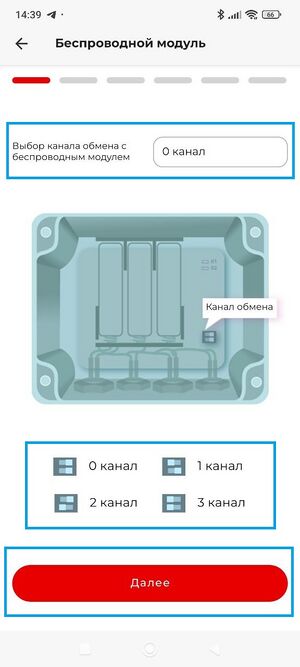

Положение переключателей должно совпадать с выбранным каналом обмена.

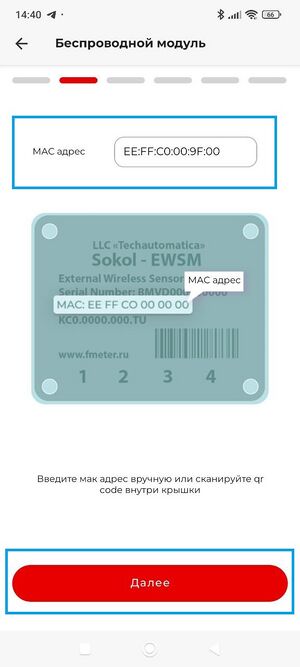

Введите MAC адрес БМВД. Обратите внимание, что двоеточия ставить не нужно. Цифра 0 и буква О - это разные символы, обратите внимание на правильность ввода.
Нажмите Далее. После этого настройка подключения в станции завершена. Переходите к следующему шагу.
(далее в приложении будут представлены картинки с описанием и инструкцией по синхронизации устройств. Более подробное описание синхронизации будет представлено ниже)
Сокол-ДВП+Сокол-БМВД - синхронизация со станцией Сокол-М1
Следующий этап - это синхронизация работы станции и БМВД. Метеостанция после ее включения в течении 3-ех часов передает синхро-пакет каждые 15 секунд.
Для того, чтобы БМВД успешно синхронизировалась со станцией необходимо следующее:
- метеостанция должна иметь связь с GPS или с GSM, чтобы установить точное время
- метеостанция должна транслировать синхро-пакет, чтобы БМВД мог ее увидеть

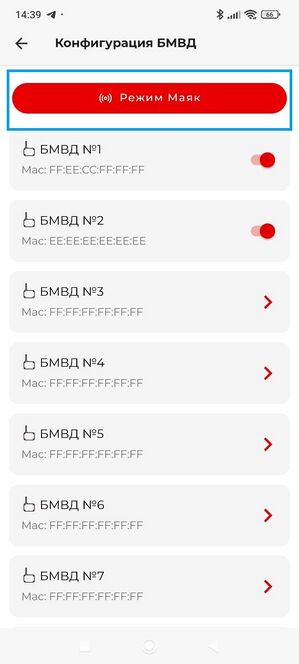

Также есть возможность запустить режим "МАЯК" на самой станции для начала передачи синхропакетов для синхронизации настроек с БМВД. После включения реим рабтает в течение 6 часов, после чего отключается автоматически.
Таким образом для правильного подключения БМВД следует:
1) Установить батарейки в БМВД (или подключите коннектор питания аккумулятора, в случае БМВД в новом корпусе). При этом загорится зеленый светодиод.

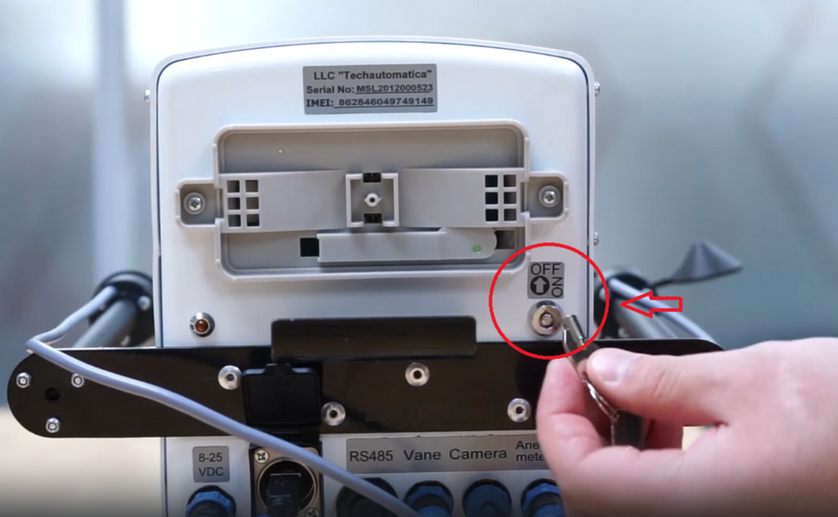

2) Установить станцию под открытым небом и перезагрузить ее повернув ключ в положение OFF на 2 минуты, после чего включить, повернув в положение ON.

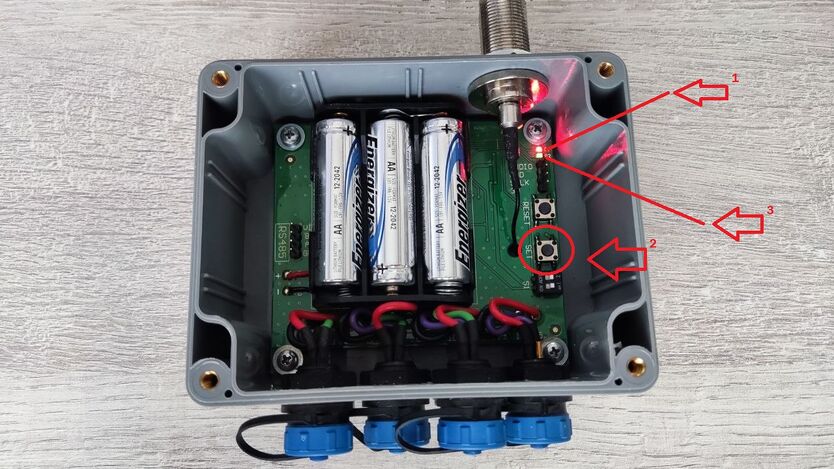

3) После того, как в БМВД начнет моргать красный светодиод(1), нажать и удерживать кнопку SET(2). Зеленый светодиод(3) при этом погаснет. После этого процедура синхронизации может считаться успешной.
Обратите внимание, что красный светодиод в БМВД мигает в зависимости от силы приема. Если светодиод мигает 3 и менее раз, то следует перенести БМВД ближе к станции или поднять его выше.
Просмотр данных от датчиков Сокол-ДВП+Сокол-БМВД
После успешного подключения БМВД к станции пакет данных от БМВД будет приходить вместе с прочими параметрами по выбранному каналу передачи данных, например по GSM в следующем виде:
Пример описания:
- Ex0T0 БМВД1 ДВП1 температура
- Ex0H1 БМВД1 ДВП1 влажность
- Ex0T2 БМВД1 ДВП2 температура
- Ex0H3 БМВД1 ДВП2 влажность
- Ex0T4 БМВД1 ДВП3 температура
- Ex0H5 БМВД1 ДВП2 влажность
- Ex0l<следующее число>, Ex0U БМВД1 напряжение батареи
- Ex0R БМВД1 уровень приема
Также могут быть Ex0,Ex1,Ex2 и т.д до 7 - означающие другие беспроводные модули БМВД вместе с датчиками Сокол-ДВП.
Примечание. Если один из ДВП отключится, например ДВП2, то ДВП 3 станет Ex0T2, Ex0H3 Проверить, какой из ДВП отключился можно только физически, последовательно отключая каждый из датчиков и наблюдая за изменением параметров
