TD-BLE

Текущий дизаин TD-BLE

Определение и назначение датчика

Высокоточные датчики уровня топлива (ДУТы, также измерители или датчики) торговой марки Эскорт предназначены для определения уровня заполнения нефтепродуктов в топливных баках, резервуарах и емкостях хранения. Измеритель (датчик) TD-BLE применяется в транспортной технике в качестве измерителя уровня топлива, в промышленности - в качестве измерителя уровня любых светлых нефтепродуктов. Тип измерения ДУТ Эскорт - емкостной. Его показания основываются на диэлектрической проницаемости среды, в которой он работает; в данном случае, средой являются различные типы светлых нефтепродуктов (бензин, дизель, керосин, моторное масло).

TD-BLE представляет собой полностью беспроводной ДУТ с автономным питанием. Данные датчика передаются в виде Bluetooth-пакетов в режиме Advertising; частота отправки данных - каждые 3 секунды (версия ПО 1.3.4 и позднее) и каждая  секунда (версия ПО 1.3.0 и ранее). Частота измерения датчиком уровня топлива - каждые 10 секунд вне зависимости от версии ПО.

Более подробные технические характеристики представлены в тех.паспорте устройства.

Основные термины и понятия

Датчик уровня топлива (ДУТ)  - устройство, предназначенное для измерения уровня топлива.

Серийный номер - код, состоящий из ряда букв или цифр, присваиваемый продукту (датчику).

Имя датчика - обозначение датчика среди BLE устройств, состоящее из первых двух букв модели датчика и 6 последних значений серийного номера; например, TD_100100;

MAC-адрес - уникальный идентификатор, присваиваемый каждой единице активного оборудования. Используется для распознавания устройств в сети.

Пакет данных - совокупность значений, передаваемых устройством, оснащенным Bluetooth передатчиком, структура которого задается протоколом передачи данных.

Протокол передачи данных - набор определённых правил или соглашений интерфейса логического уровня, который определяет обмен данными между различными программами или устройствами. В случае датчика TD-BLE для передачи пакетов данных используется протокол Escort BLE.

Режим Advertising - режим передачи данных, в котором устройство “раздает” пакеты данных с определенной частотой вне зависимости от наличия девайса, принимающего данные.

Режим Connection - режим передачи данных, в котором передатчик ждет подключения к принимающему устройству для того, чтобы начать передачу пакетов данных.

База BLE-RS485 - устройство, ретранслирующее передачу данных и конвертирующее их из Bluetooth-пакета в пакет данных, передаваемый по интерфейсу RS-485 в соответствии с протоколом LLS.

База BA-BLE - устройство, ретранслирующее передачу данных и конвертирующее их из Bluetooth-пакета в пакет данных, передаваемый по интерфейсам RS-485 и RS-232 в соответствии с протоколом LLS.

Конструкция датчика

Конструкция TD-BLE первого поколения

Конструкция TD-BLE второго поколения

Подключение датчика к смартфону

Для настройки TD-BLE датчика, его калибровки и тарировки бака вам следует использовать приложение Escort Configurator доступное на iOS и Android устройствах (далее “приложение”).

Геолокация

Запустите конфигуратор. Включите bluetooth, геолокацию и так же убедитесь, что у приложения есть доступ к Геолокации.

Подключение датчика

Нажмите кнопку Настройка датчиков. Далее, выберите TD-BLE.

Найдите требуемый датчик введя последние 6 цифр его серийного номера. Вы можете найти серийный номер на голове датчика.

Или, просто, выберите требуемый датчик из списка и кликни кнопку Подключиться . В устройстве Android вы можете кликнуть на датчик, при этом отобразится пакет данных полученных в режиме advertising.

Установка пароля

Настоятельно рекомендуем установить на датчике пароль, для того чтобы ограничить доступ к изменениям его настроек. При первом подключении приложение запросит задать пароль автоматически.

Задать, изменить и удалить пароль можно в меню Доп. возможности.

Затем по появившейся вкладке в графе по работе с паролем введите пароль, который будет использоваться впоследствии, и нажмите на кнопку Установить.

ОБРАТИТЕ ВНИМАНИЕ, ЧТО ПРОЦЕДУРА СБРОСА ПАРОЛЯ ЯВЛЯЕТСЯ ВЕСЬМА ТРУДОЕМКОЙ МЫ РЕКОМЕНДУЕМ ОТВЕТСТВЕННО ОТНЕСТИСЬ К ЗАДАНИЮ ПАРОЛЯ И ЕГО СОХРАННОСТИ.

Так же обратите внимание что пароль не может начинаться с 0.

Для удаления ранее заданного пароля необходимо ввести его в поле Пароль, а затем последовательно нажать кнопки Ввести и Удалить.

Внимание! По умолчанию пароль на датчике не установлен! Если вы подключили датчик и на нем уже был задан пароль, свяжитесь с технической поддержкой.

Основные параметры датчика

Для того чтобы увидеть основные параметры датчика, перейдите во вкладку Данные. Так, вы можете видеть следующие параметры:

1. Серийный номер датчика
2. Версию прошивки (далее FW), установленную в датчик
3. Температуру, измеренную датчиком
4. Уровень - показание уровня топлива в единицах в диапазоне от 1 до 1023 или от 1 до 4095; это не объем в литрах, но об этом позже
5. RSSI - Индикатор силы полученного сигнала, который говорит о том, на сколько хорошо ваш смартфон принимает присылаемые данные этот параметр не передается датчиком, а высчитывается принимаемым устройством
6. Vbat или заряд батареи датчика (3.5В или выше говорит о том, что батарея полностью заряжена; 3.2В или ниже говорит о том, что батарея разряжена и ее следует заменить)
7. CNT датчика (его назначение будет объяснено далее в руководстве)
8. MAC-адрес датчика используется для подключения датчика к совместимым с ним внешним устройствам

•

  Вкладка Данные (Android)

•

  Вкладка Данные (iOS)

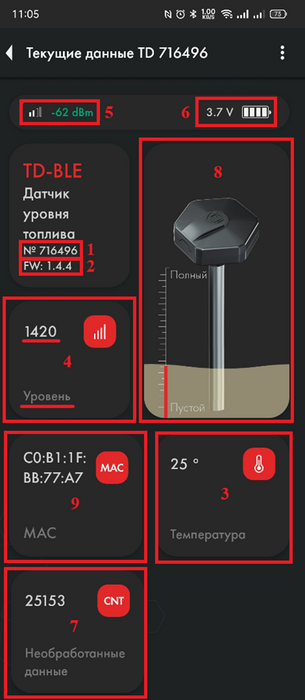

Вкладка Данные (Android)

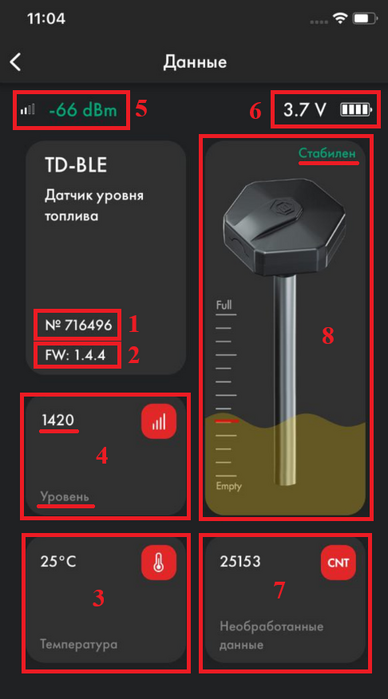

Вкладка Данные (iOS)
