Определение и назначение Сокол-А

Измеритель Сокол - ТДВ (далее – датчик, Сокол – ТДВ, ТДВ, измеритель, изделие) предназначен для определения измерения температуры, относительной влажности воздуха, атмосферного давления и их передачи по каналу связи RS-485, и передачи этих данных на сервер (для просмотра через специализированное программное обеспечение Sokol Analytics).

Принцип действия датчиков для различных измерительных каналов СОКОЛ-ТДВ приведен ниже:


Канал измерений	Принцип действия
Температура воздуха	Основан на изменении проводимости чувствительного элемента в зависимости от температуры окружающей среды
Относительная влажность воздуха	Основан на изменении проводимости чувствительного элемента в зависимости от влажности воздуха
Атмосферное давление	Основан на пьезорезистивном эффекте – изменении сопротивления мембраны при ее деформировании под действием атмосферного давления.

Измеряемые характеристики
Наименование характеристики		Значение характеристики
Температура воздуха	Диапазон измерения температуры воздуха, ̊ С	от минус 60 до плюс 55
Температура воздуха	Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: - в диапазоне от минус 30 до плюс 50 включительно ± 0,2 - в диапазонах от минус 60 до минус 30 включительно и свыше плюс 50	± 0,2 ± 0,4
Относительная влажность воздуха	Диапазон измерений относительной влажности воздуха, %	от 1 до 100
Относительная влажность воздуха	Пределы допускаемой абсолютной погрешности измерений влажности воздуха, %	± 5
Атмосферное давление	Диапазон измерений атмосферного давления, гПа	от 540 до 1100
Атмосферное давление	Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	± 0,5

Более подробные технические характеристики представлены в тех.паспорте устройства

Конструкция устройства

Конструктивно измеритель Сокол-ТДВ состоит из основного блока:

1 – крышка;

2 – дефлектор;

3 – преобразователь;

4 – кронштейн.

Сборка, порядок и особенности установки Сокол-ТДВ

Монтаж на Г - образный кронштейн

К основанию кронштейна Г - образного (1), из монтажного комплекта ТЕМГ.416931.003, на винты М6х16 (5) закрепить бандажные скобы (2) в количестве 2 шт. (рисунок 2). 7.1.2 Кронштейн закрепить на столбе при помощи двух бандажных лент (4), пропустив их через бандажные скобы (3) (рисунок 2).

Монтажный комплект в комплект поставки не входит и приобретается отдельно.

Монтаж на метеомачту

В случае крепления на метеомачту М82 (6) кронштейн (1) из монтажного комплекта ТЕМГ.416931.004 закрепить с помощью болтов U - образных 1 1/2" (5) в количестве двух штук. Способ крепления изображен на рисунке 3.

Монтаж на стеновой кронштейн

Установить измеритель Сокол - ТДВ (1) на кронштейн стеновой (5) и затянуть гайки (3). (рисунок 4).

Распиновка, подключение, настройка, работа.

Подключение Сокол-ТДВ к метеостанции

Схема подключения измерителя Сокол-ТДВ к метеостанции Сокол-М1 с помощью кабеля ТЕМГ.685631.003 (рисунок 5). Распиновка разъема RS – 485 приведена на рисунке 6.

Распиновка разъема RS-485:

Схема разъемов Сокол-А/Сокол-АН

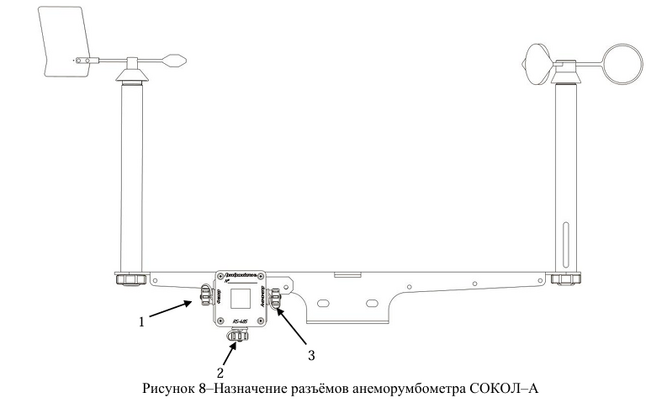

До монтажа изделия на мачту следует подключить флюгер, анемометр и интерфейс RS–485 к преобразователю как показано на рисунке 8. На рисунке 8 изображены разъемы подключения, где 1–разъем для подключения флюгера, 2–разъем подключения RS–485, 3–разъем для подключения анемометра.

1 - Подключение флюгера

2 - Подключение RS-485

3 - Подключение анемометра

Распиновка кабеля снижения для Сокол-А:

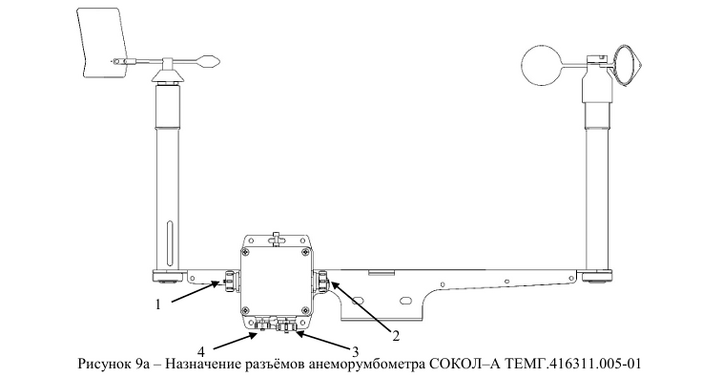

Пример схемы разъемов анеморумбометра версии Сокол-АН (зимнее исполнение) с нагревательным элементом:

1 - Подключение флюгера

2 - Подключение анемометра

3 - Подключение RS-485

4 - Подключение питания нагревателя

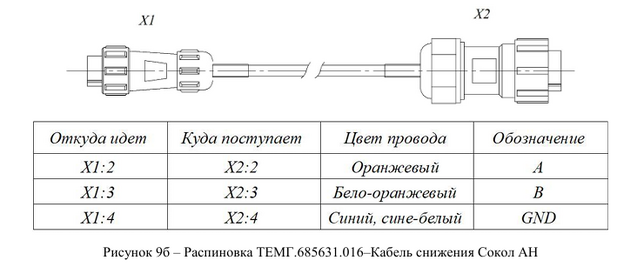

Распиновка кабеля снижения для Сокол-АН:

Подключение и настройка через ПК.

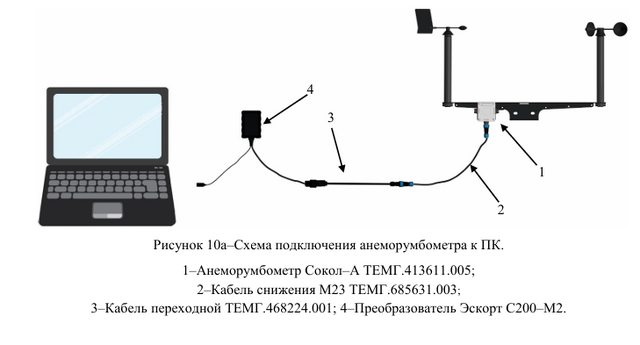

Подключить измеритель можно напрямую к ПК. В случае подключения к ПК для вывода информации о направлении и скорости ветра необходимо использовать Sokol Analytics или Sokol CFG. Также для корректной работы программы Sokol CFG необходимо установить данный пакет системных компонентов, а также драйвер виртуального COM порта stm32_vcp». Схема подключения Сокол–А к ПК изображена на рисунках 10а и 10б. (Преобразователь Эскорт С200–М2 (4) приобретается отдельно в случае подключения изображенного на рисунке 10а).

Сокол-А + Sokol CFG

Установка ПО Sokol CFG выполняется в следующем порядке:

− скачать специальное программное обеспечение Sokol CFG

− запустить файл setup_ Sokol CFG.exe;

− в процессе установки следовать указаниям на экране;

Дополнительно необходимо установить драйвер виртуального COM порта stm32_vcp. При установке выбрать разрядность программы в соответствии с разрядностью вашей операционной системы. Запустить ПО Sokol CFG.

Указать в окне автономного ПО СОМ–порт, к которому подключен Анеморумбометр Сокол–А.

Если порт отсутствует в списке, то произвести следующие действия:

− перейти в диспетчер устройств вашего компьютера;

− в строке порты (СОМ и LPT) открыть свойства виртуального СОМ–порта «STMicroelectronics Virtual COM Port» (если устройств с таким именем в списке нет, то проверить наличие установленного драйвера «stm32_vcp»);

− вручную задать номер порта в интервале СОМ2–СОМ10;

− перезагрузить Анеморумбометр, переподключив USB–кабель к ПК; − заново открыть программу Sokol CFG и выбрать установленный СОМ–порт; − нажать кнопку «Открыть порт».

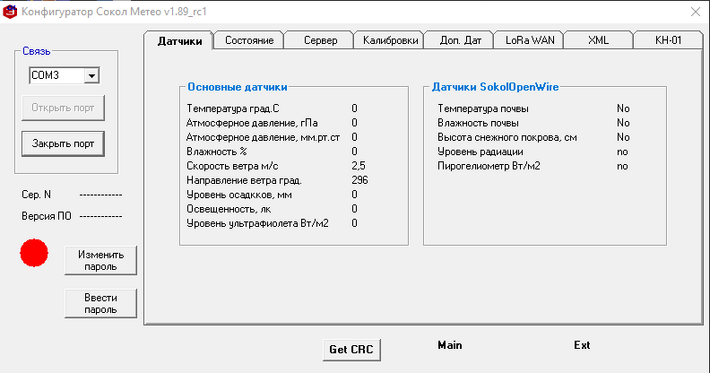

После успешного подключения к ПО во вкладке «Датчик» появятся показания с датчиков Анеморумбометра. К ним относятся основные метеорологические параметры: направление и скорость ветра.

Во вкладке «Состояние» отображена информация о серийном номере и версии ПО.

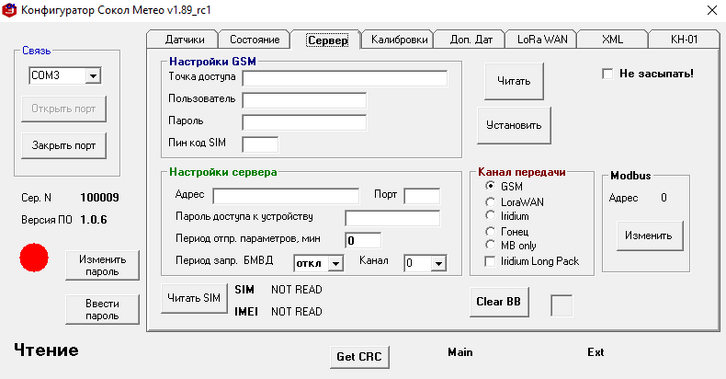

Во кладке «Сервер» отображен сетевой адрес ModBus Анеморумбометра (поле ModBus).

Сокол-А + Sokol Analytics

Работа с автономным ПО Sokol Analytics выполняется в следующем порядке:

− скачать специальное программное обеспечение ПО Sokol Analytics;

− запустить файл sokolanalytics_262c.exe;

− в процессе установки следовать указаниям на экране. Запустить ПО Sokol Analytics, после чего откроется окно.

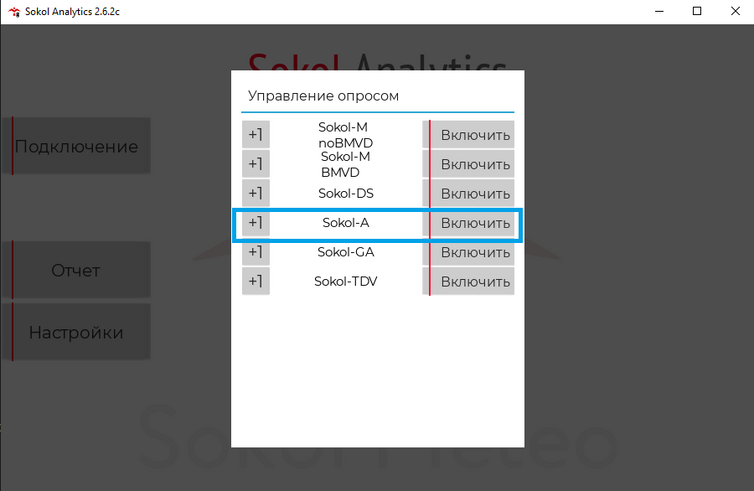

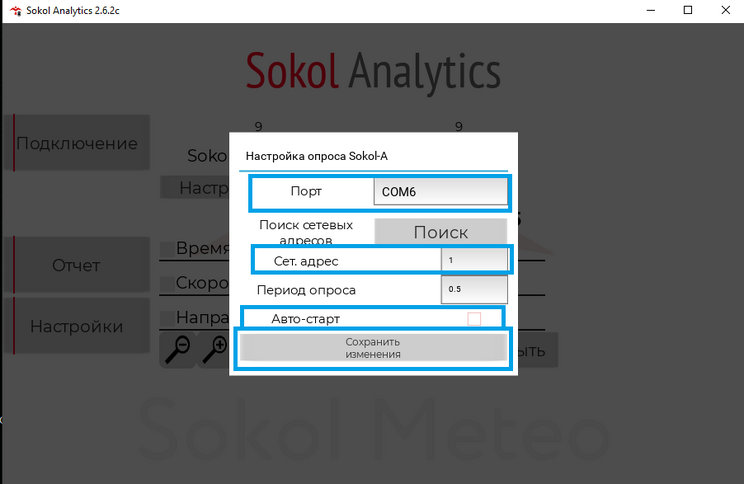

В данном окне нажмите на кнопку "Подключение" и "Включите" опрос устройства Sokol-A.

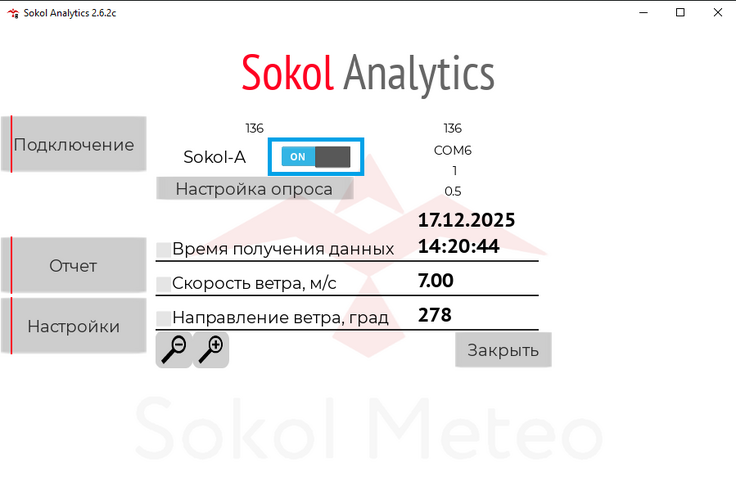

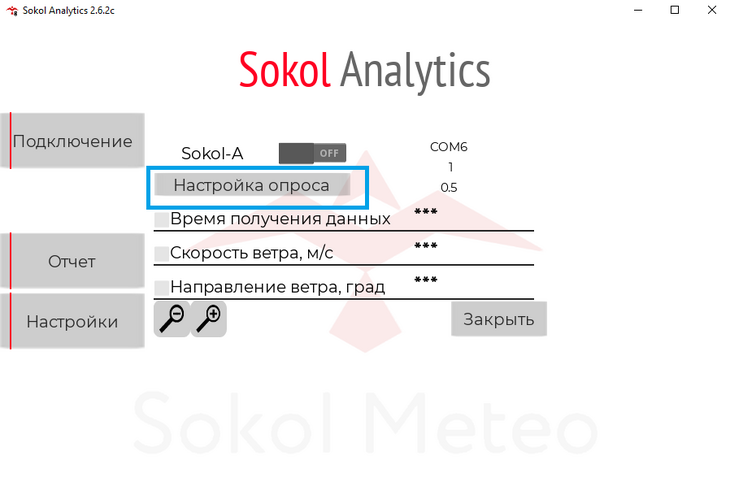

Далее откроется окно опроса устройства Сокол-А. Необходимо будет произвести настройку опроса.

- Выбрать корректный COM порт, который был назначен для вашего преобразователя.

- Установить необходимый сетевой адрес для опроса Сокол-А. Сетевой адрес Сокол-А можно установить/изменить/проверить в программе Sokol CFG. По умолчанию на анеморумбометре Сокол-А установлен 1ый сетевой адрес.

- Установить необходимый период опроса.

- Включить/отключить автостарт опроса при запуске программы Sokol Analytics.

Внимание! После изменения сетевого адреса на анеморумбометре «Сокол-А» в программе Sokol CFG визуальное отображение номера сетевого адреса может не измениться, однако фактически изменение настройки вступит в силу.

После настройки опроса вам необходимо сохранить изменения. Далее вы вернётесь к основному окну опроса Сокол-А. На этом этапе вы можете перевести ползунок в положение ON для запуска опроса анеморумбометра Сокол-А.

Также вы можете производить выгрузку отчета из программы Sokol Analytics. Инструкция по работе с программой Sokol Analytics/выгрузка отчета.

Подключение Сокол-А к сторонним устройствам. Опрос Сокол-А по Modbus.

Для подключения Сокол-А к какому-либо внешнему устройству, не являющемуся метеостанцией Сокол-М или контроллером Сокол-К, необходимо удостовериться, что внешнее устройство может:

Работать с интерфейсом RS-485;
Характеристики RS-485:

- Baud rate: 19200 kbps

- Data size: 8

- Stop-bits: 1

- Parity: None

Опрашивать устройства по протоколу ModBUS RTU, обращаясь к различным сетевым адресам;

Адреса Сокол-А (по умолчанию 1ый) можно изменить:

Основной адрес устройства можно поменять в программе SokolCFG. Для этого нужно подключить устройство к ПК посредством преобразователя интерфейсов RS485-USB, в программе открыть СОМ порт преобразователя и в разделе Сервер, нажав на кнопку “Изменить”, установить новый адрес в правом нижнем углу.

Внимание! Программа может не отображать изменение адреса в своем интерфейсе, что не значит, что адрес не был изменен.

Пример опроса Сокол-А по Modbus

Для опроса Сокол-А необходимо производить запрашивать 4 регистра.

0 регистр - (uint16) мгновенная скорость ветра * 10 - 153 соотв. 15,3 м/с

1 регистр - (uint16) мгновенное значение направление ветра - 118 соотв. 118 град.

2 регистр - (uint16) средняя за 1 минуту скорость ветра * 10 - 223 соотв. 22,3 м/с

3 регистр - (uint16) среднее за 1 минуту направление ветра - 327 соотв. 327 град.

Пример команды для Сокол-А (сетевой адрес 3):

03 03 00 00 00 04 45 EB

03 - адрес устройства;

03 - тип команды;

00 00 – номер регистра, начиная с которого запрашивается количество регистров;

00 07 - количество запрашиваемых регистров;

45 EB - контрольная сумма с инверсией байтов;

Пример ответа:

03 03 08 79 4A 00 4D 03 2A 00 4D 7F 52

03 - адрес устройства;

03 - тип команды;

08 - количество выданных байтов;

79 4A - мгновенная скорость ветра (4А 79 или 19065/1000=19,06 м/с)

00 4D - мгновенное значение направление ветра (77°)

03 2A - средняя за 1 минуту скорость ветра (2A03 или 10755/1000=10,7 м/с)

00 4D - среднее за 1 минуту направление ветра (77°)

7F 52- контрольная сумма с инверсией байтов;
