Измеритель Сокол-ТДВ

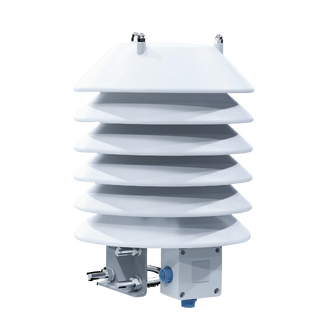

Актуальная модель измерителя Сокол-ТДВ

Определение и назначение Сокол-А

Измеритель Сокол - ТДВ (далее – датчик, Сокол – ТДВ, ТДВ, измеритель, изделие) предназначен для определения измерения температуры, относительной влажности воздуха, атмосферного давления и их передачи по каналу связи RS-485, и передачи этих данных на сервер (для просмотра через специализированное программное обеспечение Sokol Analytics).

Принцип действия датчиков для различных измерительных каналов СОКОЛ-ТДВ приведен ниже:

Канал измерений	Принцип действия
Температура воздуха	Основан на изменении проводимости чувствительного элемента в зависимости от температуры окружающей среды
Относительная влажность воздуха	Основан на изменении проводимости чувствительного элемента в зависимости от влажности воздуха
Атмосферное давление	Основан на пьезорезистивном эффекте – изменении сопротивления мембраны при ее деформировании под действием атмосферного давления.

Измеряемые характеристики

Наименование характеристики		Значение характеристики
Температура воздуха	Диапазон измерения температуры воздуха, ̊ С	от минус 60 до плюс 55
	Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: - в диапазоне от минус 30 до плюс 50 включительно ± 0,2 - в диапазонах от минус 60 до минус 30 включительно и свыше плюс 50	± 0,2 ± 0,4
Относительная влажность воздуха	Диапазон измерений относительной влажности воздуха, %	от 1 до 100
	Пределы допускаемой абсолютной погрешности измерений влажности воздуха, %	± 5
Атмосферное давление	Диапазон измерений атмосферного давления, гПа	от 540 до 1100
	Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	± 0,5

Более подробные технические характеристики представлены в тех.паспорте устройства

Конструкция устройства

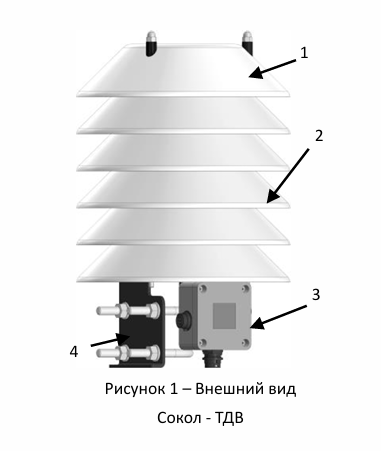

Конструктивно измеритель Сокол-ТДВ состоит из основного блока:

1 – крышка;

2 – дефлектор;

3 – преобразователь;

4 – кронштейн.

Сборка, порядок и особенности установки Сокол-ТДВ

Монтаж на Г - образный кронштейн

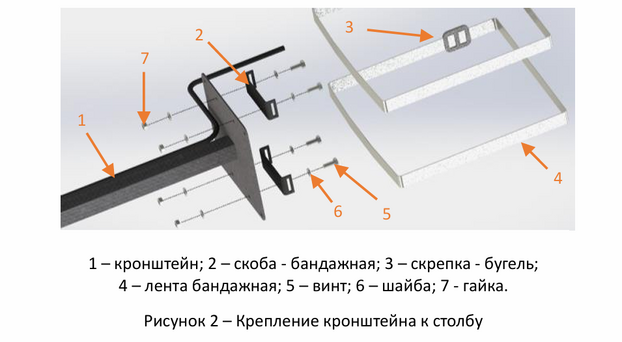

К основанию кронштейна Г - образного (1), из монтажного комплекта ТЕМГ.416931.003, на винты М6х16 (5) закрепить бандажные скобы (2) в количестве 2 шт. (рисунок 2). 7.1.2 Кронштейн закрепить на столбе при помощи двух бандажных лент (4), пропустив их через бандажные скобы (3) (рисунок 2).

Монтажный комплект в комплект поставки не входит и приобретается отдельно.

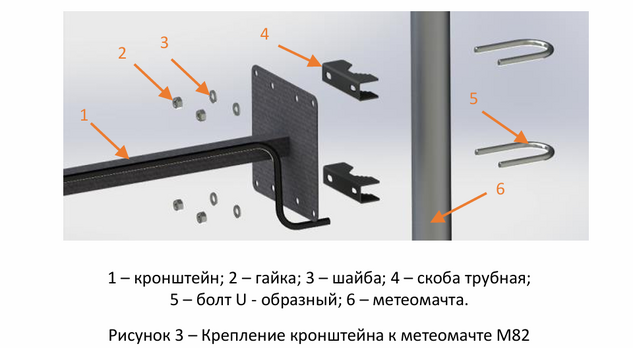

Монтаж на метеомачту

В случае крепления на метеомачту М82 (6) кронштейн (1) из монтажного комплекта ТЕМГ.416931.004 закрепить с помощью болтов U - образных 1 1/2" (5) в количестве двух штук. Способ крепления изображен на рисунке 3.

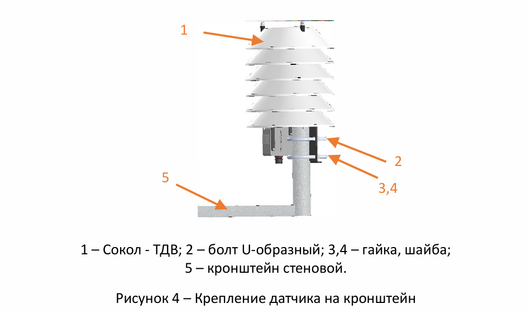

Монтаж на стеновой кронштейн

Установить измеритель Сокол - ТДВ (1) на кронштейн стеновой (5) и затянуть гайки (3). (рисунок 4).

Распиновка, подключение, настройка, работа.

Подключение Сокол-ТДВ к метеостанции

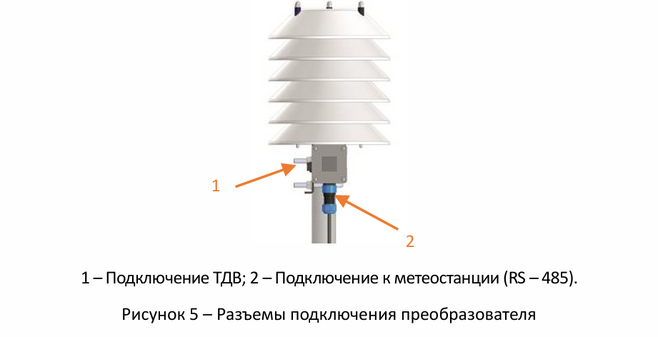

Схема подключения измерителя Сокол-ТДВ к метеостанции Сокол-М1 с помощью кабеля ТЕМГ.685631.003 (рисунок 5). Распиновка разъема RS – 485 приведена на рисунке 6.

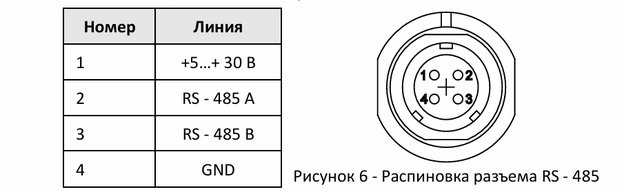

Распиновка разъема RS-485:

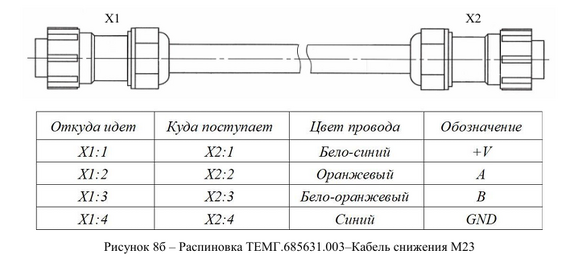

Распиновка кабеля снижения для Сокол-ТДВ:

Подключение и настройка через ПК.

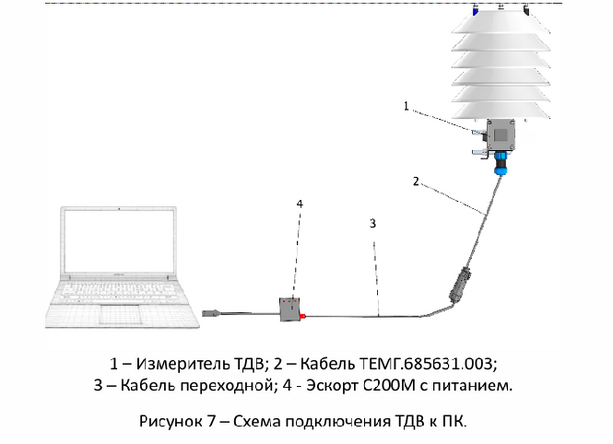

Подключить измеритель можно напрямую к ПК. В случае подключения к ПК для вывода информации о направлении и скорости ветра необходимо использовать Sokol Analytics или Sokol CFG. Также для корректной работы программы Sokol CFG необходимо установить данный пакет системных компонентов, а также драйвер виртуального COM порта stm32_vcp». Схема подключения Сокол–ТДВ к ПК изображена на рисунке 7. (Преобразователь Эскорт С200–М2 (4) приобретается отдельно в случае подключения изображенного на рисунке 10а).

Сокол-А + Sokol CFG

Установка ПО Sokol CFG выполняется в следующем порядке:

− скачать специальное программное обеспечение Sokol CFG

− запустить файл setup_ Sokol CFG.exe;

− в процессе установки следовать указаниям на экране;

Дополнительно необходимо установить драйвер виртуального COM порта stm32_vcp. При установке выбрать разрядность программы в соответствии с разрядностью вашей операционной системы. Запустить ПО Sokol CFG.

Указать в окне автономного ПО СОМ–порт, к которому подключен Измеритель Сокол-ТДВ

Если порт отсутствует в списке, то произвести следующие действия:

− перейти в диспетчер устройств вашего компьютера;

− в строке порты (СОМ и LPT) открыть свойства виртуального СОМ–порта «STMicroelectronics Virtual COM Port» (если устройств с таким именем в списке нет, то проверить наличие установленного драйвера «stm32_vcp»);

− вручную задать номер порта в интервале СОМ2–СОМ10;

− перезагрузить Анеморумбометр, переподключив USB–кабель к ПК; − заново открыть программу Sokol CFG и выбрать установленный СОМ–порт; − нажать кнопку «Открыть порт».

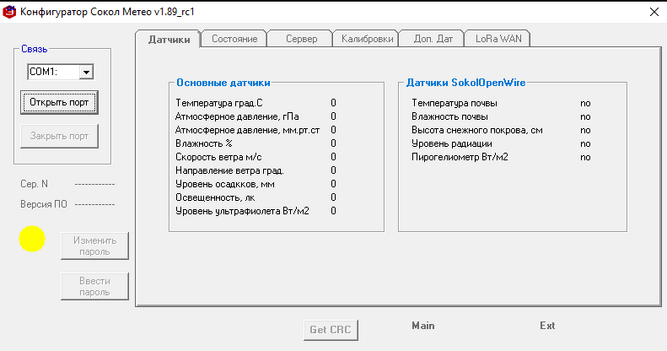

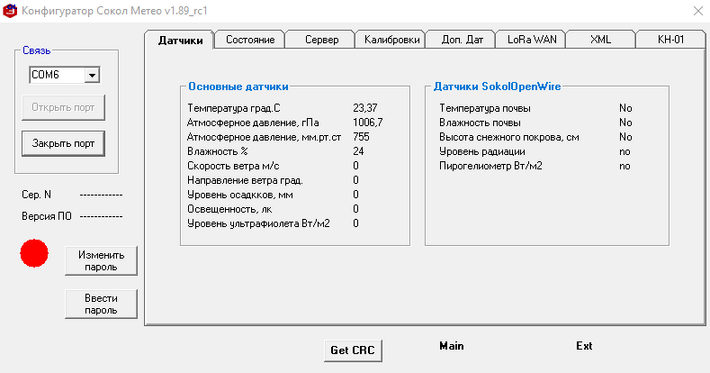

После успешного подключения к ПО во вкладке «Датчик» появятся показания с измерителя Сокол-ТДВ. К ним относятся основные метеорологические параметры: температура*С, атмосферное давление гПа, Атфосферное давление в мм.рт.ст., влажность%.

Во вкладке «Состояние» отображена информация о серийном номере и версии ПО.

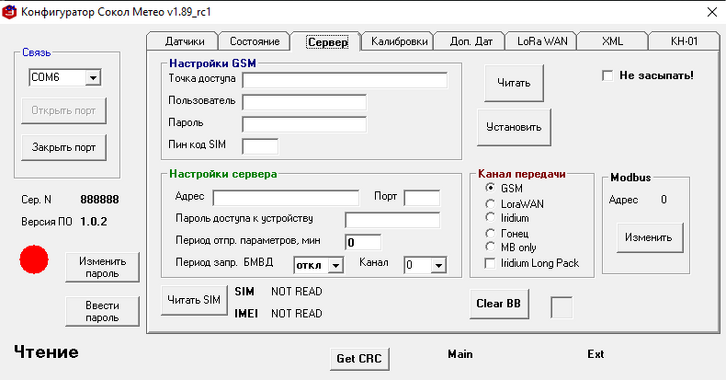

Во кладке «Сервер» отображен сетевой адрес ModBus измерителя Сокол-ТДВ (поле ModBus).

Сокол-ТДВ + Sokol Analytics

Работа с автономным ПО Sokol Analytics выполняется в следующем порядке:

− скачать специальное программное обеспечение ПО Sokol Analytics;

− запустить файл sokolanalytics_262c.exe;

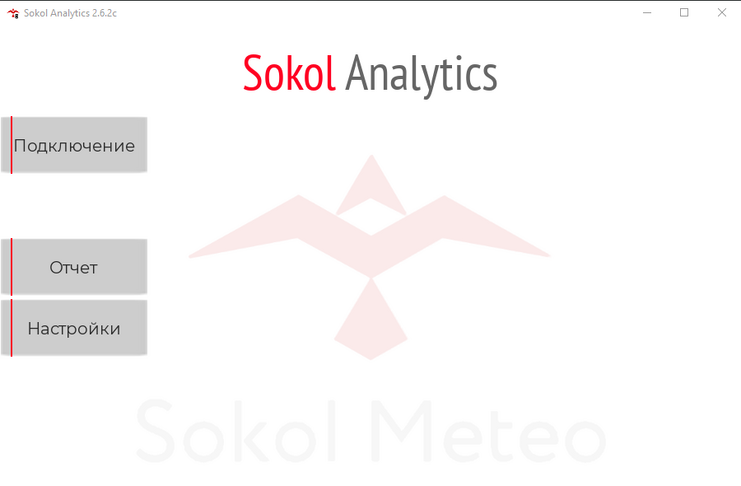

− в процессе установки следовать указаниям на экране. Запустить ПО Sokol Analytics, после чего откроется окно.

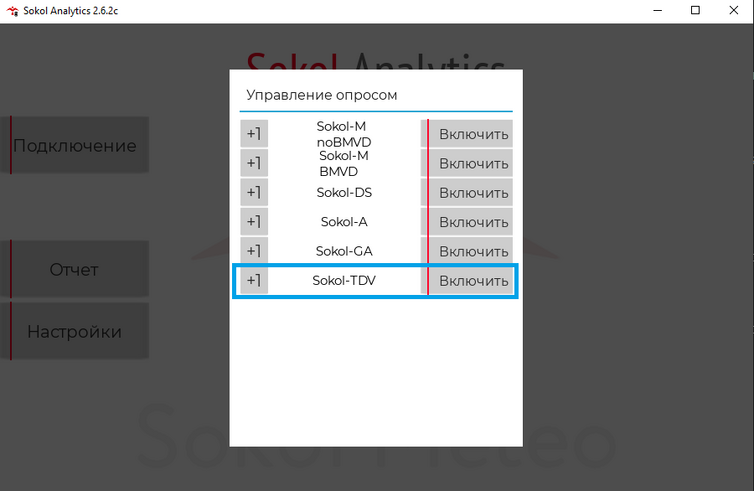

В данном окне нажмите на кнопку "Подключение" и "Включите" опрос устройства Sokol-A.

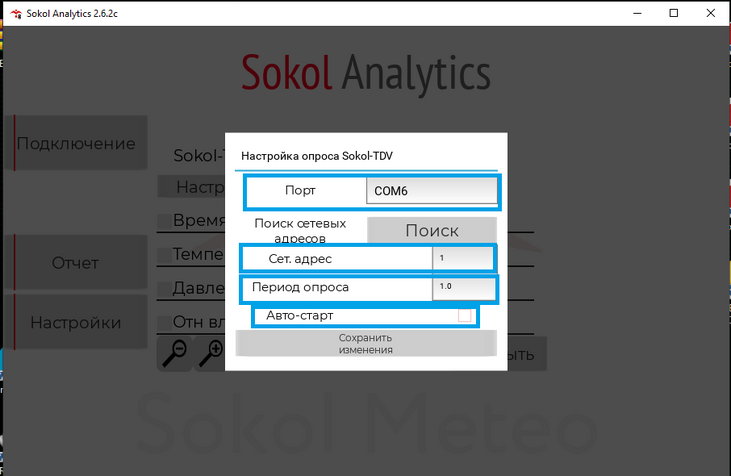

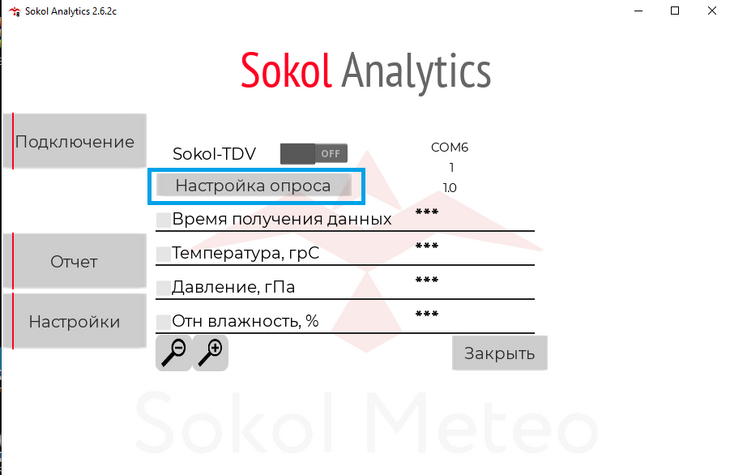

Далее откроется окно опроса устройства Сокол-ТДВ. Необходимо будет произвести настройку опроса.

- Выбрать корректный COM порт, который был назначен для вашего преобразователя.

- Установить необходимый сетевой адрес для опроса Сокол-ТДВ. Сетевой адрес Сокол-ТДВ можно установить/изменить/проверить в программе Sokol CFG. По умолчанию на измерителе Сокол-ТДВ установлен 1ый сетевой адрес.

- Установить необходимый период опроса.

- Включить/отключить автостарт опроса при запуске программы Sokol Analytics.

Внимание! После изменения сетевого адреса на анеморумбометре «Сокол-ТДВ» в программе Sokol CFG визуальное отображение номера сетевого адреса может не измениться, однако фактически изменение настройки вступит в силу.

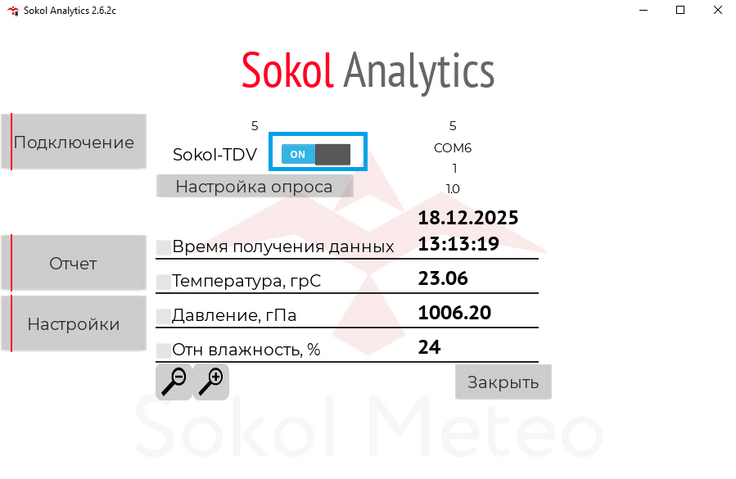

После настройки опроса вам необходимо сохранить изменения. Далее вы вернётесь к основному окну опроса Сокол-ТДВ. На этом этапе вы можете перевести ползунок в положение ON для запуска опроса измерителя Сокол-ТДВ.

Также вы можете производить выгрузку отчета из программы Sokol Analytics. Инструкция по работе с программой Sokol Analytics/выгрузка отчета.

Подключение Сокол-ТДВ к сторонним устройствам. Опрос Сокол-ТДВ по Modbus.

Для подключения Сокол-ТДВ к какому-либо внешнему устройству, не являющемуся метеостанцией Сокол-М или контроллером Сокол-К, необходимо удостовериться, что внешнее устройство может:

• Работать с интерфейсом RS-485;
• Характеристики RS-485:

- Baud rate: 19200 kbps

- Data size: 8

- Stop-bits: 1

- Parity: None

• Опрашивать устройства по протоколу ModBUS RTU, обращаясь к различным сетевым адресам;

Адрес Сокол-ТДВ (по умолчанию 1ый) можно изменить:

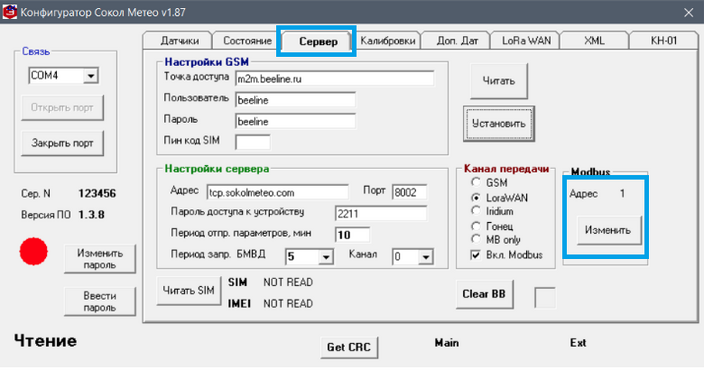

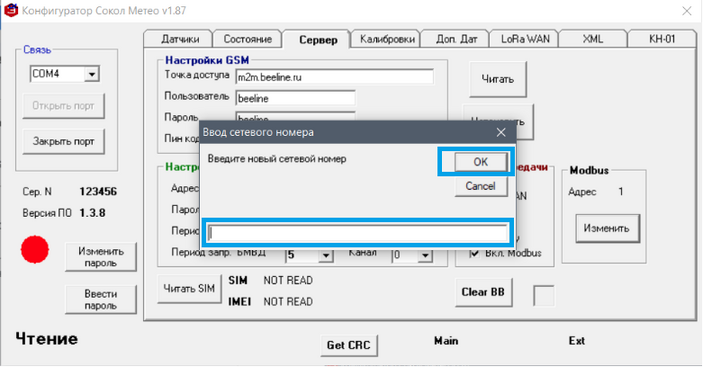

Основной адрес устройства можно поменять в программе SokolCFG. Для этого нужно подключить устройство к ПК посредством преобразователя интерфейсов RS485-USB, в программе открыть СОМ порт преобразователя и в разделе Сервер, нажав на кнопку “Изменить”, установить новый адрес в правом нижнем углу.

Внимание! При одновременном использовании нескольких устройств (например Сокол-А и Сокол-ТДВ) необходимо задать для них разные сетевые адреса.

Внимание! Программа может не отображать изменение адреса в своем интерфейсе, что не значит, что адрес не был изменен.

Пример опроса Сокол-ТДВ по Modbus

0 регистр - (uint16) температура * 100 - 153 соотв 1,53 °C

1 регистр - (uint16) атмосферное давление /10 - 9998 соотв 999,8 гПа.

2 регистр - (uint16) относительная влажность воздуха - 22 соотв 22%

3 регистр - (uint16) код ошибки - Расшифровка в таблице 1

Таблица 1:

Ошибка	Код HEX	Десятеричный код
Ошибка модуля BME	0х01	1
Ошибка датчика влажности	0х02	2
Ошибка основного датчика температуры	0х04	4
Ошибка блока памяти	0х08	8
Ошибка датчика давления	0х10	16
Ошибка дополнительного датчика температуры	0х20	32
Ошибка готовности основного датчика давления		128

Пример команды для Сокол-ТДВ (сетевой адрес 1):

01 03 00 00 00 04 44 09

01 - адрес устройства;

03 - тип команды;

00 00 – номер регистра, начиная с которого запрашивается количество регистров;

00 02 - количество запрашиваемых регистров;

44 09 - контрольная сумма с инверсией байтов;

Пример ответа:

01 - адрес устройства;

03 - тип команды;

08  - количество выданных байтов;

09 FD - температура (9FD или 2557/100=25.57°С);

27 18 - атмосферное давление (2718 или 10008/10=1000,8 гПА);

00 31 - относительная влажность воздуха (49%);

00 31 - код ошибки;

CF BC - контрольная сумма с инверсией байтов;
