Удаленное управление датчиком

Введение

Датчики уровня топлива и другие датчики Эскорт можно настраивать удаленно через поддерживаемые GPS/ГЛОНАСС-трекеры. Это позволяет изменять параметры датчиков без необходимости физического доступа к ним и упрощает обслуживание оборудования. Кроме того, можно удаленно конфигурировать и сам трекер (при удаленном подключения через мобильное приложение).

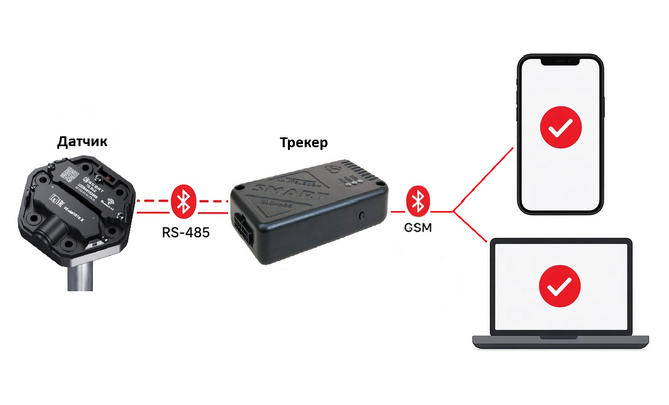

В данной статье рассмотрим возможности удаленной настройки проводных датчиков Эскорт, подключенных к трекеру Навтелеком по интерфейсу RS-485 (на ПК конфигураторе), и беспроводных датчиков, работающих через Bluetooth. На примере трекера Навтелеком разберем, как организовать подключение и удаленно изменять настройки датчиков, а также конфигурировать параметры самого трекера.

Для настройки можно использовать ПК-конфигуратор Эскорт последней версии или мобильное приложение «Эскорт». Выберите подходящий вариант и скачайте программу по одной из ссылок ниже:

Удаленное подключение к трекеру через мобильно приложение

УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ ПО GSM(RCS)

Один из способов удаленного подключения к трекеру - подключение по GSM (RCS).

На терминал/трекер через платформу мониторинга или при помощи SMS-сообщения отправляется команда, которая генерируется самим приложением Эскорт. Данная команда необходима для установки связи между приложением и трекером.

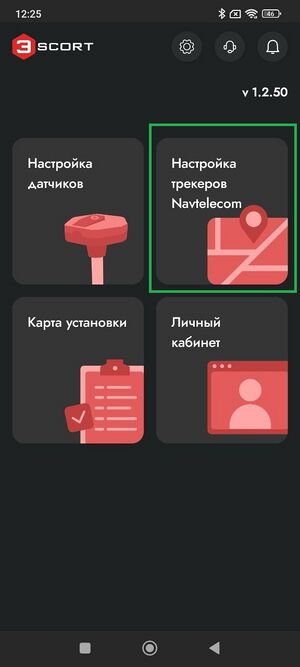

Для того чтобы перейти в режим удаленного подключения, вам необходимо запустить приложение Эскорт и перейти в меню «Настройка трекеров Navtelecom».

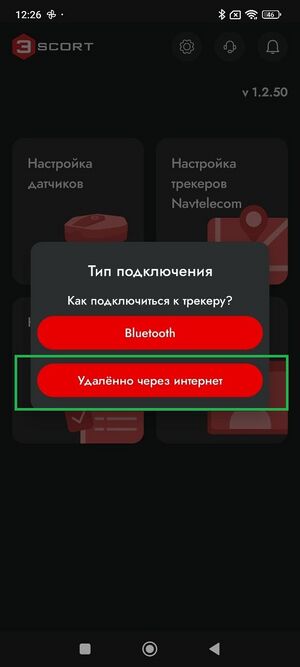

Далее появится окно способа подключения к трекеру. В нашем случае выбираем "Удаленно через интернет":

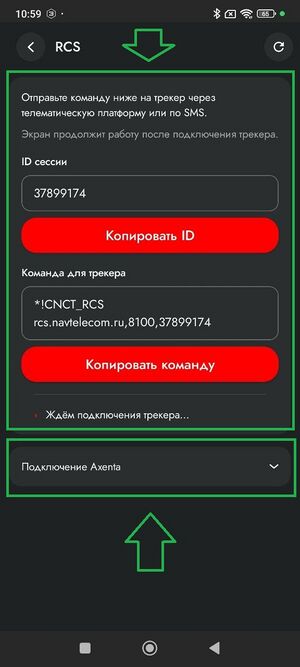

После этого откроется страница подключения RCS. Здесь вы можете выбрать один из нескольких способов подключения к трекеру:

Подключение при помощи отправки команды на трекер. Отправить команду можно через платформу мониторинга или при помощи SMS-сообщения.
Подключение при помощи авторизации на мониторинговой платформе. На данный момент в мобильном приложении доступна авторизация на платформе Axenta.

ПОДКЛЮЧЕНИЕ ПРИ ПОМОЩИ ОТПРАВКИ КОМАНДЫ НА МОНИТОРИНГОВУЮ ПЛАТФОРМУ/ПО SMS

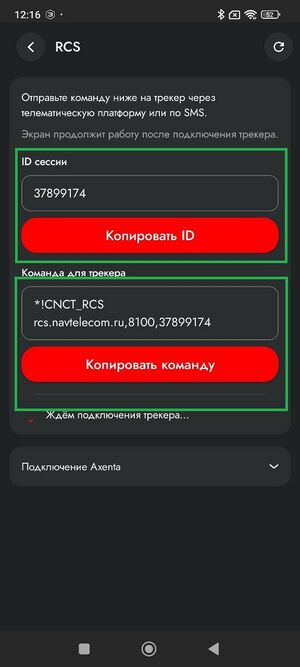

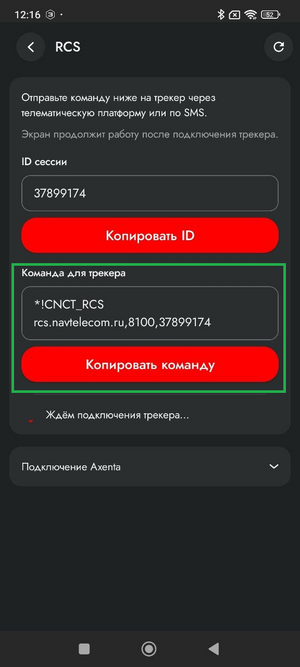

Для подключения необходимо скопировать команду, сгенерированную приложением, и отправить её на нужный объект через платформу мониторинга.

При каждом подключении к приложению команда будет уникальной, так как ID сессии меняется. Если на платформе уже настроена команда для подключения, вы можете просто заменить в ней ID сессии на актуальный.

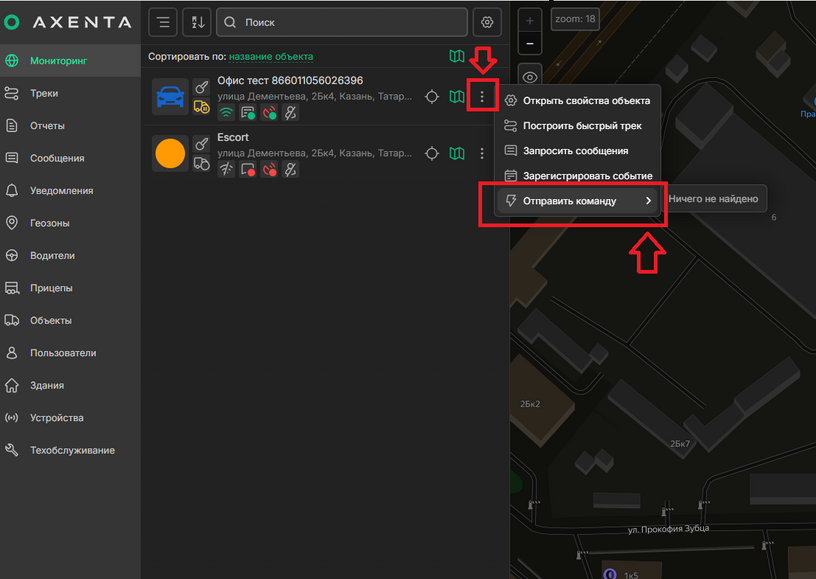

Пример отправки команды на платформе Axenta:

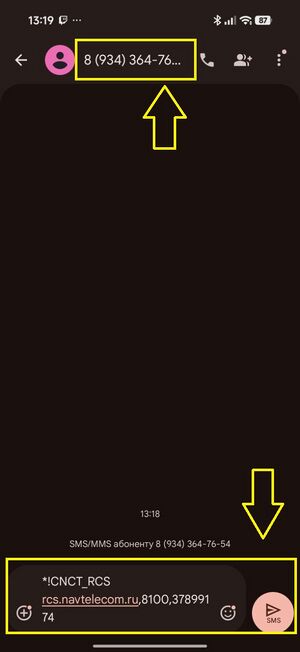

В случае с отправкой команды SMS, вам необходимо отправить сгенерированную на номер сим карты терминала/трекера.

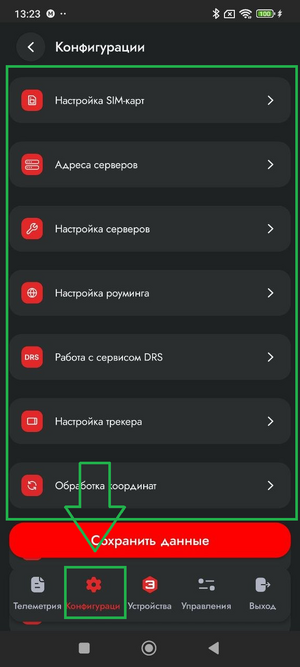

После этого необходимо дождаться подключения к трекеру. После загрузки вы попадете на главную страницу подключения в разделе "Конфигурация":

ПОДКЛЮЧЕНИЕ ПРИ ПОМОЩИ ОТПРАВКИ АВТОРИЗАЦИИ НА МОНИТОРИНГОВОЙ ПЛАТФОРМЕ

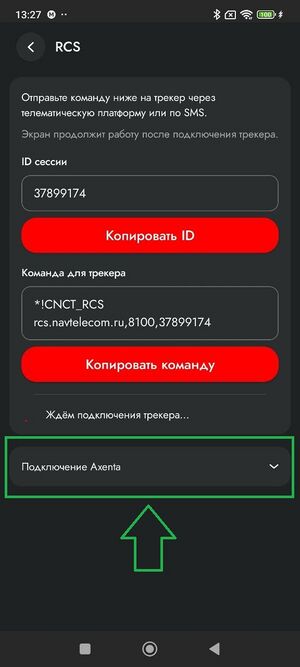

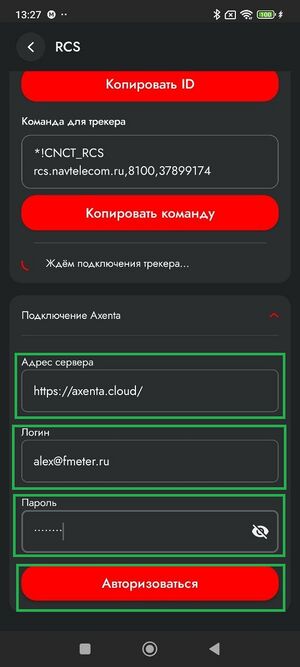

Вторым способ удаленного подключения является авторизация через учетную запись мониторинговой платформы. В данном случае необходимо открыть вкладку "Подключение Axenta" и ввести следующие данные:

- Адрес сервера

- Логин

- Пароль

Нажать авторизоваться:

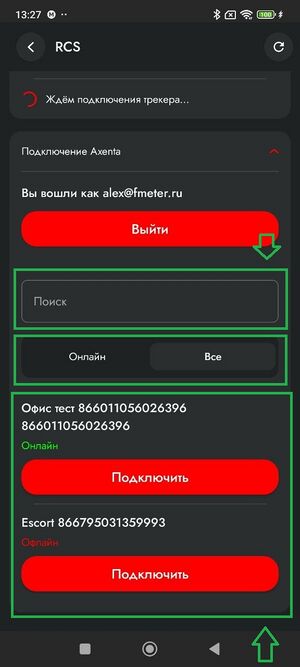

После успешной авторизации откроется окно поиска доступных устройств (трекеров и ТС - транспортных средств). Также доступны фильтры для отображения устройств: «Онлайн» - только устройства в сети и «Все» - все устройства. В нижней части окна отображается список устройств с их названиями и статусами (Онлайн/Офлайн).

Для подключения к нужному объекту необходимо нажать "Подключить". Внизу вы увидите строчку "Платформа приняла команду", далее необходимо ожидать завершение подключения:

После загрузки вы попадете на главную страницу подключения в разделе "Конфигурация":

ПОДКЛЮЧЕНИЕ К ТРЕКЕРУ ПРИ ПОМОЩИ BLUETOOTH СОДЕДИНЕНИЯ

Также доступно подключение к трекеру при помощи Bluetooth соединения для его настройки и конфигурации датчиков. Эта функция позволяет настраивать устройства непосредственно через мобильное приложение без использования ПК-версий приложений.

Для этого вам необходимо перейти в раздел "Настройка трекеров Navtelecom":

Далее появится окно способа подключения к трекеру. В нашем случае выбираем "Bluetooth":

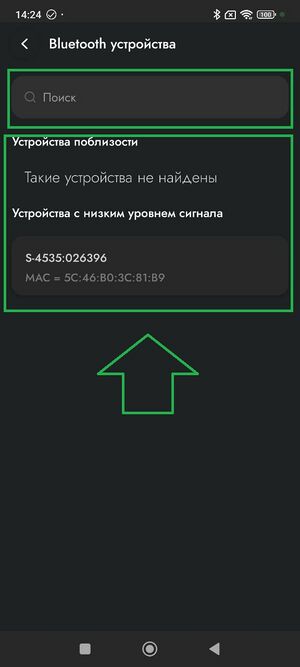

После этого перед вами откроется окно поиска доступных устройств, где вы можете найти трекер по названию, либо ввести его в строку поиска:

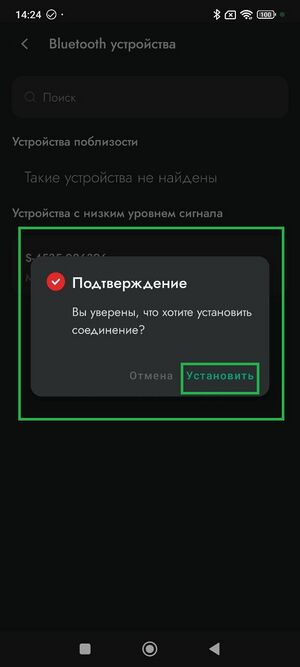

Далее вы выбираете нужное устройства из списка и подключаетесь к нему. В появившемся окне жмем "Установить".

После загрузки вы попадете на главную страницу подключения в разделе "Конфигурация":

Удаленное подключение к датчику

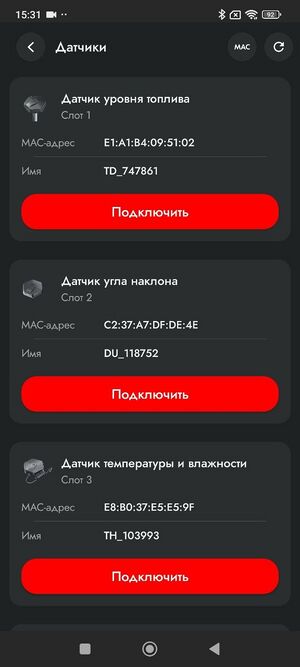

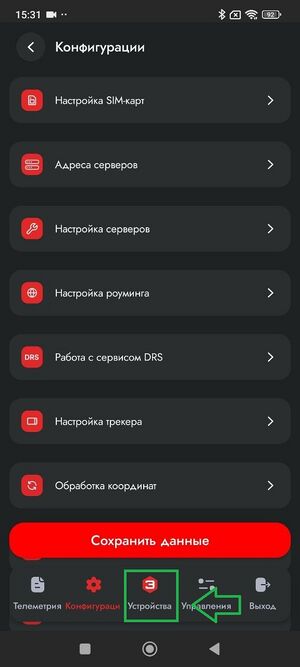

После установки удалённого соединения с трекером перейдите в раздел «Устройства». После загрузки появится список подключённых к трекеру датчиков с указанием их типов (топливный датчик, датчик температуры, датчик угла наклона и т. д.).

Здесь вы можете подключиться к нужному датчику или найти другое устройство, которое не привязано к этому трекеру.

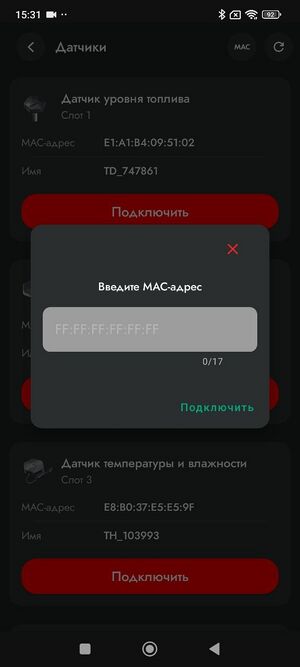

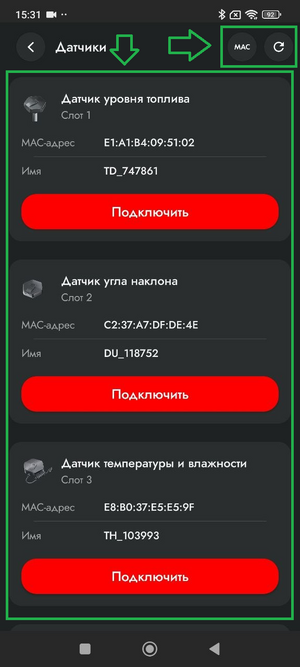

Для поиска другого устройства нажмите кнопку «MAC» в правом верхнем углу экрана и введите MAC-адрес устройства. Чтобы обновить список доступных устройств, нажмите кнопку со стрелкой.

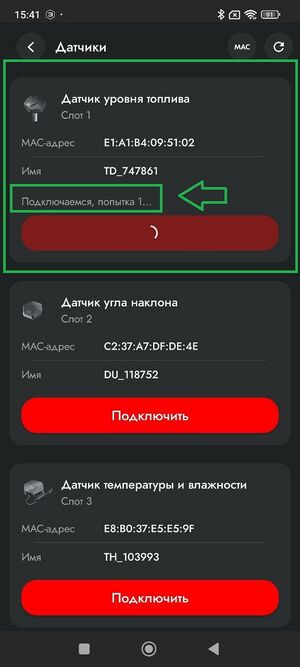

После нажатия кнопки «Подключить» появится статус подключения к датчику. Приложение выполнит несколько попыток установить соединение с устройством.

ВАЖНО! Для корректного и стабильного подключения к датчику рекомендуется обновить прошивку трекера до последней версии. Также убедитесь, что уровень сигнала (RSSI) между трекером и датчиком находится в допустимом диапазоне. Низкий уровень сигнала может увеличить время подключения и снизить стабильность соединения.

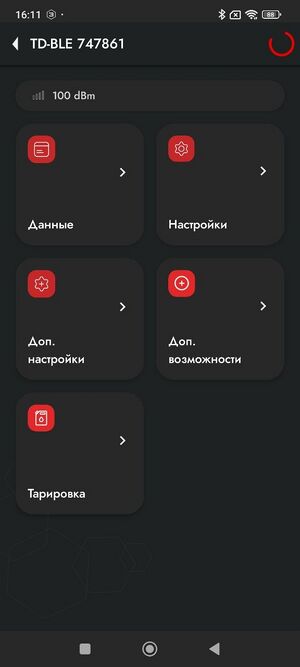

После успешного подключения откроется экран настройки датчика. Удалённая настройка беспроводного датчика выполняется так же, как и при прямом подключении к датчику по Bluetooth. Интерфейс и настройки аналогичны прямому подключению к датчику по Bluetooth.

удаленная настройка трекера (Мобильное приложение)

Удалённая настройка трекера через приложение выполняется так же, как и через конфигуратор производителя (Navtelecom).

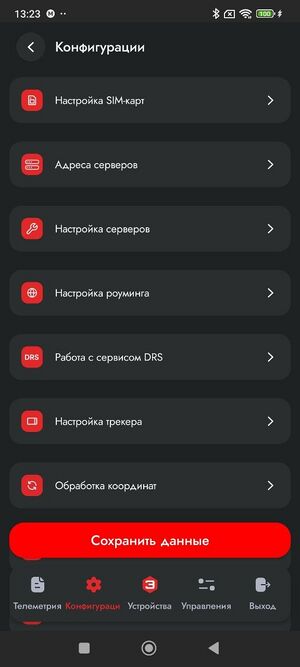

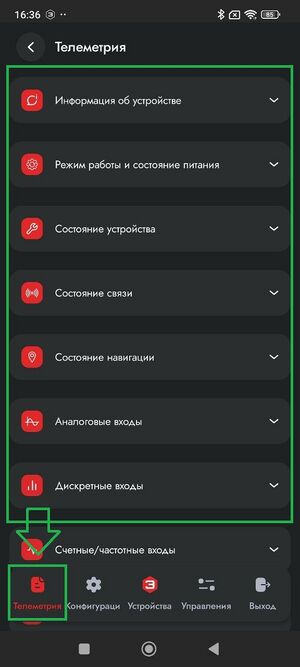

В разделе «Конфигурации» вы можете изменить настройки трекера, например подключить датчик или настроить интерфейсы. В разделе «Телеметрия» можно просматривать данные телеметрии самого трекера, которые вы можете увидеть в ПК конфигураторе производителя трекера.
