Инструкция по подключению кабинного блока eCargosens к терминалам Навтелеком

Все манипуляции ниже проводятся после настройки датчиков нагрузки на ось и тарировки системы eCargosens.

Подключитесь к кабинному блоку eCargosens в нашем приложении на смартфоне, промотайте меню вниз и перейдите в настройки RS485

Далее в меню настройки нажмите на нужный измерительный блок и задайте передаваемые параметры и адреса к ним в каждом из подключенных измерительных блоков.

Подключение к терминалу Навтелеком и ПК для настройки

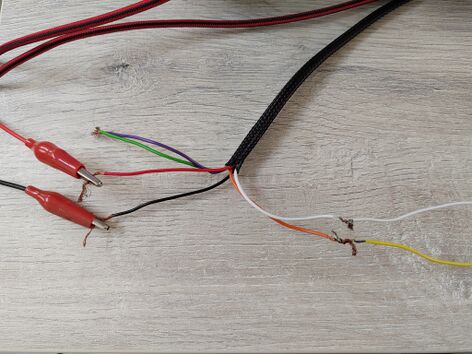

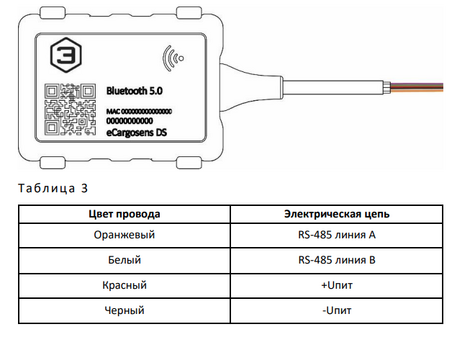

После этого можете подключать кабинный блок к терминалу Навтелеком согласно распиновке по RS485 интерфейсу, а сам GPS терминал к ПК/Ноутбуку для настройки его в конфигураторе.

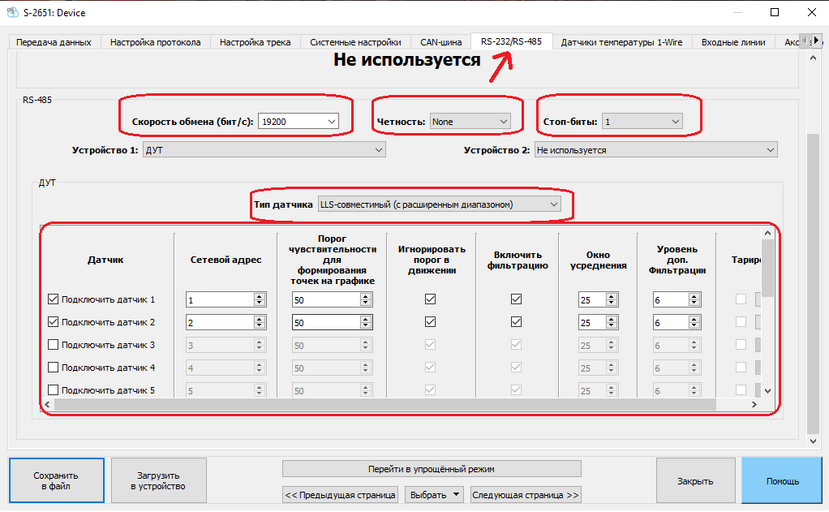

Подключив терминал к ПК/Ноутбуку по usb, зайдите во вкладку RS485/232

Проверьте настройки согласно скриншоту, не забудьте включить датчики с соответствующими адресами. Тип датчика обязательно выберите LLS-совместимый (с расширенным диапазоном).

Обращаем Ваше внимание на то, что подключение блютус датчиков идет через кабинный блок, а уже от кабинного блока по цифровому интерфейсу RS485,

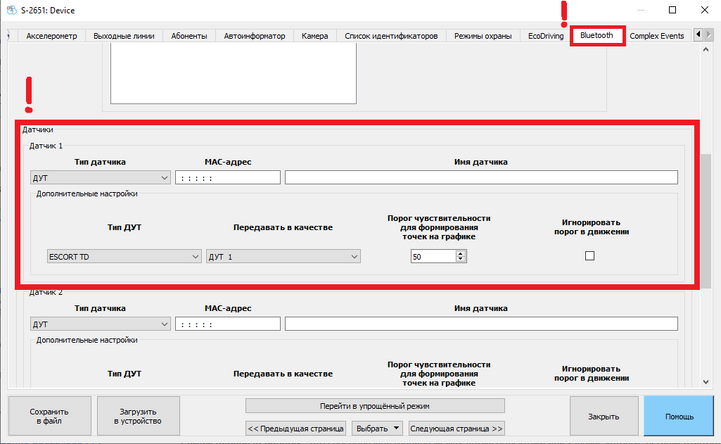

Вкладка Bluetooth в данном подключении Вам не нужна:
