Определение и назначение датчика

Измеритель влажности, температуры TH-BLE (далее – измеритель, изделие, датчик, TH-BLE) предназначен для измерения температуры, влажности внешней среды.

Измеритель TH-BLE выполняет считывание значений температуры и влажности воздуха в непосредственной близости от измерительного зонда, оценку остаточной емкости элементов питания; передачу полученных значений измерений по беспроводному каналу связи на трекер c интерфейсом BLE, мобильное устройство, оснащенное интерфейсом BLE, или приёмник сигнала BLE-BASE. А также в зависимости от исполнения TH-BLE может дополнительно измерять освещенность определять наличие магнитного поля датчиком холла и контролировать состояние двух дискретных входов (для концевых выключателей).

Более подробные технические характеристики представлены в тех.паспорте устройства.

Основные термины и понятия

Серийный номер - код, состоящий из ряда букв или цифр, присваиваемый продукту (датчику).

Имя датчика - обозначение датчика среди BLE устройств, состоящее из первых двух букв модели датчика и 6 последних значений серийного номера; например, TH_100100;

MAC-адрес - уникальный идентификатор, присваиваемый каждой единице активного оборудования. Используется для распознавания устройств в сети.

Пакет данных - совокупность значений, передаваемых устройством, оснащенным Bluetooth передатчиком, структура которого задается протоколом передачи данных.

Протокол передачи данных - набор определённых правил или соглашений интерфейса логического уровня, который определяет обмен данными между различными программами или устройствами. В случае датчика TH-BLE для передачи пакетов данных используется протокол Escort BLE.

Режим Advertising - режим передачи данных, в котором устройство “раздает” пакеты данных с определенной частотой вне зависимости от наличия девайса, принимающего данные.

Режим Connection - режим передачи данных, в котором передатчик ждет подключения к принимающему устройству для того, чтобы начать передачу пакетов данных.

База BLE-RS485 - устройство, ретранслирующее передачу данных и конвертирующее их из Bluetooth-пакета в пакет данных, передаваемый по интерфейсу RS-485 в соответствии с протоколом LLS.

База BA-BLE - устройство, ретранслирующее передачу данных и конвертирующее их из Bluetooth-пакета в пакет данных, передаваемый по интерфейсам RS-485 и RS-232 в соответствии с протоколом LLS или MODBUS.

Конструкция измерителя TН-BLE

Конструкция TH-BLE с выносным зондом первого поколения

Конструкция TH-BLE с выносным зондом второго поколения

Подключение и работа с мобильным конфигуратором

Для настройки TH-BLE датчика вам следует использовать приложение Escort Configurator доступное на iOS и Android устройствах (далее “приложение”).

Геолокация

Запустите конфигуратор. Включите bluetooth, геолокацию и так же убедитесь, что у приложения есть доступ к Геолокации.

Подключение датчика

Нажмите кнопку Настройка датчиков. Далее, выберите TH-BLE.

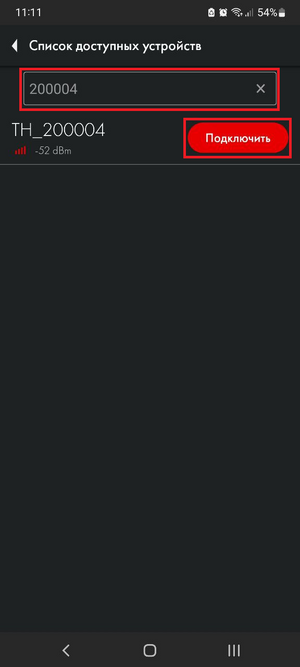

Найдите требуемый датчик введя последние 6 цифр его серийного номера. Вы можете найти серийный номер на голове датчика.

Или выберите требуемый датчик из списка и нажмите кнопку Подключиться. В устройстве Android вы можете нажать рядом с именем датчика для отображения пакета данных полученных в режиме advertising.

Установка пароля

Настоятельно рекомендуем установить на датчике пароль, для того чтобы ограничить доступ к изменениям его настроек. При первом подключении приложение запросит задать пароль автоматически.

Задать, изменить и удалить пароль можно в меню Настройки.

Затем по появившейся вкладке в графе по работе с паролем введите пароль, который будет использоваться впоследствии, и нажмите на кнопку Установить.

ОБРАТИТЕ ВНИМАНИЕ, ЧТО ПРОЦЕДУРА СБРОСА ПАРОЛЯ ЯВЛЯЕТСЯ ВЕСЬМА ТРУДОЕМКОЙ МЫ РЕКОМЕНДУЕМ ОТВЕТСТВЕННО ОТНЕСТИСЬ К ЗАДАНИЮ ПАРОЛЯ И ЕГО СОХРАННОСТИ.

Так же обратите внимание что пароль не может начинаться с 0.

Для удаления ранее заданного пароля необходимо ввести его в поле Пароль, а затем последовательно нажать кнопки Ввести и Удалить.

Внимание! По умолчанию пароль на датчике не установлен! Если вы подключили датчик и на нем уже был задан пароль, свяжитесь с технической поддержкой.

Основные параметры датчика

Для того чтобы увидеть основные параметры датчика, перейдите во вкладку Данные. Так, вы можете видеть следующие параметры:

RSSI - Индикатор силы полученного сигнала, который говорит о том, на сколько хорошо ваш смартфон принимает присылаемые данные этот параметр не передается датчиком, а высчитывается принимаемым устройством
Vbat или заряд батареи датчика (3.5В или выше говорит о том, что батарея полностью заряжена; 3.2В или ниже говорит о том, что батарея разряжена и ее следует заменить)
Серийный номер датчика
Версию прошивки (далее FW), установленную в датчик
Температура измеряемая датчиком (°C)
Влажность измеряемая датчиком (%)
Освещенность измеряемая датчиком(Lux)
Активность датчика Холла
Замыкание первой пары дискретных входов (красный и черный)
Замыкание второй пары дискретных входов (желтый и зеленый)
Формат передаваемых данных. Изменяется в настройках датчика
MAC-адрес датчика используется для подключения датчика к совместимым с ним внешним устройствам

Вольтаж батареи на 10-15 секунд падает до 3.2В - это нормально (особенно если это происходит после перезагрузки датчика путем извлечения батареи датчика и последующей установки батареи обратно). Это происходит из-за того, что все процессы в датчике (измерение уровня, температуры и напряжения батареи, а также отправка пакета данных) запускаются одновременно, потребление энергии возрастает, что приводит к временному снижению напряжения батареи.

Режимы работы

На всех датчиках TH-BLE есть возможность изменить передачу данных от дискретных входов. Изменение этой настройки изменяет формат передачи данных. На трекерах без поддержки пакета TH-BLE 2DiN это приведет к ошибке в передаче.

Черный ящик

Для того, чтобы записи в черном ящике имели привязку к актуальному времени, необходимо синхронизировать время черного ящика со временем вашего смартфона.

Приложение автоматически запрашивает синхронизацию времени, если оно видит, что время черного ящика не синхронизировано.

Вы также можете синхронизировать время вручную, зайдя в меню Настройки (1) и нажав кнопку Синхронизировать время (2).

Для получения данных из Черного ящика, находясь на главной странице, выберите Черный ящик (1). После этого, вы можете выбрать период в днях (2) и/или в часах (3) и скачать данные за выбранный (4) или за весь период (максимально 30 дней) (5). Вы также можете очистить черный ящик удалив все записи.

Затем, нажмите на кнопку Сохранить полученные данные(1). На экране появится график. На экране график вы так же можете сохранить фаил выгрузки в память телефона (2) или переслать его через мессенджеры или почту (3).

Так же графики из черного ящика можно просматривать на ПК с применением тарировочной таблицы через приложение Escort Charter

Если ранее вы уже сохраняли данные из черного ящика, вы можете отобразить их нажав на значок графика в правом верхнем углу (1)

Пломбировка и крепление

Присоединительные размеры

Присоединительные размеры старого образца

Присоединительные размеры нового образца

Пломбирование датчика

Пломбирование прежнего образца

Для того, чтобы опломбировать датчик и предотвратить несанкционированный доступ к нему, установите защитную крышку и проденьте пломбу в специальные отверстия в крышке. Затяните пломбу, против ее конец в специальное отверстие в пломбе. Отрежьте излишки провода пломбы.

Пломбирование актуального образца

Понадобятся защитная крышка датчика и пломба из комплекта

Защитная крышка
Пломба

Крышка крепится на голову датчика

Затем в специальном отверстии фиксируется сама пломба (ее необходимо вставить до конца, закрытым окончанием наружу)

Установка пломбы на датчик
Установленная пломба на датчик

Чтобы удалить пломбу, следует вкрутить в нее специальный ключ из комплекта (также можно использовать любой саморез подходящего размера) и потянуть его на себя.

Таким образом, извлечь пломбу будет невозможно, не повредив ее. Это обеспечивает дополнительную защиту от несанкционированного доступа.

Альтернативная пломбировка актуального образца

Так же в комплекте с TH-BLE актуального образца имеется альтернативная пломба, если необходима номерная пломба.

Необходимо продеть тросс через отверстие в крышке датчика

Продеть оба конца тросса через отверстие в глове датчика

Продеть оба конца через пломбу, затянуть тросс и установить пломбу нажав на выпирающую часть

Крепление и направление передатчика

Наиболее распространённым способом крепления является установка на саморезы с уплотнительной шайбой. Также возможна установка на резьбовые обжимные гайки, приварные втулки и прочие конструктивные элементы. Датчик может устанавливаться на заранее подготовленные места с помощью винтов и болтов классами прочности не менее 4.8. При этом необходимо обеспечить герметичность соединения корпуса датчика и ёмкости. Для дополнительной защиты разрешается использовать автомобильный маслобензостойкий герметик.

Для пластиковых баков могут быть использованы заклепки и болты.

Датчик следует устанавливать так, чтобы его передатчик был направлен в сторону приемника. Расположение передатчика на разных моделях TH-BLE показано ниже.

Как сильно закручивать саморезы

Формула пересчета температуры датчика TH-BLE при передаче ее значения в поле уровня. Добавление датчика в веб-сервис Wialon

Формула пересчета температуры датчика TH-BLE при передаче в поле уровня:

Y=a*X+b,

где Y- значение температуры, измеряемое датчиком TH-BLE, X- значение, передаваемое в поле «Уровень» по LLS, а и b – выбираются по таблице 1

Таблица 1
Диапазон входящего параметра (X)	a	b
0-32767	0,1	0
32768-65535	0,1	-6553,5

Пример таблицы для подключения через BA-BLE

Пример таблицы для прямого подключения

Схемы подключения

Схема подключения дискретных входов

Обновление прошивки (FW)

Для обновления прошивки на TH-BLE:

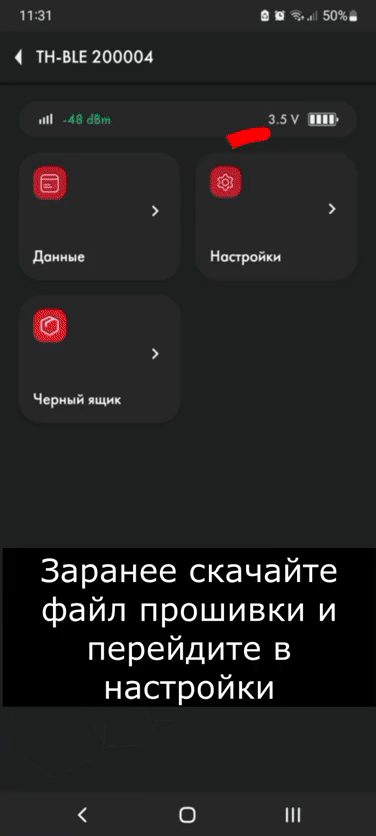

Скачайте актуальную версию прошивки как файл в память телефона Актуальную прошивку вы можете найти в разделе загрузки.
Подключитесь к датчику
Перейдите в "Настройки"
Перейдите в режим обновления
Выберите файл прошивки(1) из памяти телефона (Файлом прошивки является сам .zip архив, разархивировать не нужно) и начните процесс прошивки (2). Эти действия необходимо произвести в течении 30 секунд после перехода в режим обновления!
Процесс прошивки должен начаться. В процессе прошивки нельзя закрывать или сворачивать приложение!
По окончанию прошивки выйдет окно об удачном обновлении

Актуальные прошивки вы можете найти в разделе загрузки.

Файлом прошивки является сам .zip архив, разархивировать не нужно.
